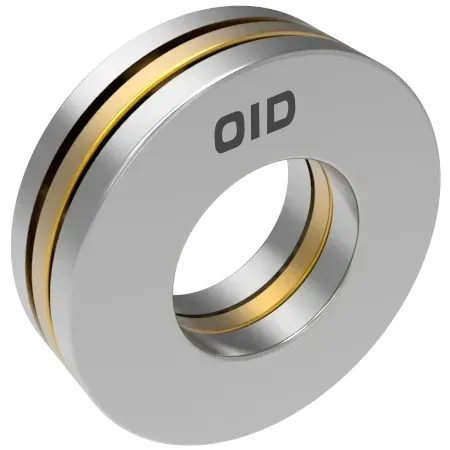

スラスト円すいころ軸受 TFV 型内径 149.225～880mm

外形寸法（mm)				額定靜載荷(KN）	額定靜載荷{kgf}	軸承代號	サイズ（mm)							重さ(kg)
D	d₁	F(最小)	T	C_0a	C_0a	軸承代號	R	T	γ(最小)	U	V	T_hA	T_hB	(參考)
880	930	627	234.95	93000	9500000	930TFV01	1524	50	4	—	—	M42	M42	1090
641.35	638.99	558.8	184.15	51500	5250000	641TFV01	762	38.1	3.2	13.5	3.2	M24	M42	405
615.2	607	400	243.92	47000	4800000	615TFV01	635	38.1	3	13.5	3.5	M30	—	493
609.6	607.24	533.4	177.8	47000	4800000	609TFV01	762	38.1	3.3	13.5	3.2	M30	M42	353
581.025	578.66	508	168.28	41500	4200000	581TFV01	711.2	38.1	3.2	13.5	3.2	M24	M42	303
555.625	553.26	482.6	165.1	38000	3900000	555TFV01	635	38.1	3.2	13.5	3.2	M24	M36	272
554	555	465.4	190.5	38000	3900000	554TFV01A	1270	50	3	—	—	M24	M42	312
554	555	414	190.5	38000	3900000	554TFV01	1270	50	3	9.5	6	M24	—	312
551.6	539.75	435.5	158.75	35000	3550000	551TFV01	635	24.65	4	10.6	2.5	M24	M24	258
523.875	521.51	457.2	152.4	34500	3500000	523TFV01	635	34.92	3.2	13.5	3.2	M24	M36	223
508	501.65	341.3	165.1	31000	3150000	508TFV01	508	34.92	3.2	12.7	3.2	M24	M36	228
495.3	492.94	431.8	146.05	31500	3200000	495TFV01	558.8	34.92	3.3	13.5	3.2	M24	M36	191
438.15	435.79	381	130.18	22200	2260000	438TFV01	508	31.75	3.2	13.5	3.2	M24	M36	133
409.575	407.21	355.6	122.22	20500	2090000	409TFV01	508	28.58	3.2	10.3	2.4	M24	M30	109
377.825	375.46	330.2	111.12	17700	1810000	377TFV01	457.2	25.4	1.5	10.3	2.4	M24	M30	84.7
320.675	318.31	279.4	95.25	12600	1280000	320TFV01	381	22.22	1.5	10.3	2.4	M24	—	52.3
266.7	264.34	228.6	86.37	8350	855000	266TFV02	250	19.05	1.6	7.9	2	M20	—	35.5
266.7	264.34	228.6	80.95	8400	855000	266TFV01	304.8	19.05	1.6	7.9	2	M20	—	30.8
203.2	200.8	177.8	65.07	4850	495000	203TFV01	254	15.88	1.6	6.3	1.2	—	—	14.3
149.225	146.86	127	47.62	2520	257000	149TFV01	228.6	12.7	1.6	4.8	1.2	M12X	—	5.6

スラスト円すいころ軸受 TFV 型 内径 149.225～880mm
