PTFEライナー付きめねじロッドエンドタイプ

PTFEブッシュ付き雌ネジロッドエンドベアリングは、自己潤滑性と耐摩耗性に優れ、メンテナンス不要で摩擦抵抗が少ないです。雌ネジによりしっかり取り付けでき、低負荷・低速・高精度な揺動機構に適しています。

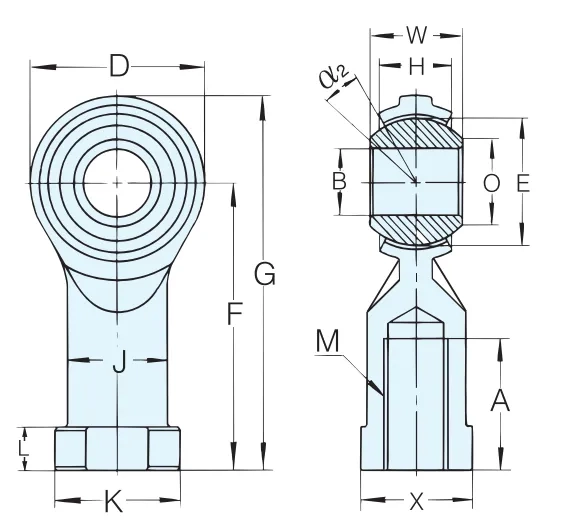

モデル	主要サイズ（mm）														容许倾斜角 α2(°)	最小静破坏径向負荷 (kN)	极限負荷(kN)		重さ(g)
	B	W	H	O	D	F	G	A	K	X	J	L	E	M			径向負荷	轴向負荷
	FDF22	22	28	20	25.8	50	84	109	43	37	32	30	12	38.1			M22×1.5	15		51.9	34.8	13.2	410
FDF20	20	25	18	24.4	46	77	100	40	34	30	27.5十	10	34.93	M20×1.5	14	44.1	29.5	10.8	314
FDF18	18	25	17	21.9	42	71	92	36	31	27	25	10	31.75	M18×1.5	14	37.2	25	9.3	246
FDF16	16	21	15	19.4	38	64	83	33	27	22	22	8	28.58	M16×2	15	30.9	20.6	7.8	171
FDF14	14	19	14	16.9	34	57	74	27	25	22	20	8	25.4	M14×2	14	25	16.7	6.4	135
FDF12	12	16	12	15.4	30	50	65	24	22	19	17.5	6.5	22.23	M12×1.75	13	19.1	12.7	4.9	89
FDF10	10	14	11	12.9	26	43	56	19	19	17	15	6.5	19.05	M10×1.5	12	15.2	10.3	3.8	61
FDF8	8	12	9	10.4	22	36	47	16	16	14	12.5	5	15.88	M 8×1.25	14	11.8	7.8	2.9	37
FDF6	6	9	7	9	18	30	39	13	13	11	10	5	12.7	M6×1	11	9.8	6.4	2.4	20
FDF5	5	8	7	7.7	16	27	35	12	12	10	9	4	11.11	M 5×0.8	7	8.6	5.8	2.3	16
FBF22	22	28	20	25.8	50	84	109	43	37	32	30	12	38.1	M22×1.5	15	51.9	34.8	13.2	410
FBF20	20	25	18	24.4	46	77	100	40	34	30	27.5十	10	34.93	M20×1.5	14	44.1	29.5	10.8	314
FBF18	18	25	17	21.9	42	71	92	36	31	27	25	10	31.75	M18×1.5	14	37.2	25	9.3	246
FBF16	16	21	15	19.4	38	64	83	33	27	22	22	8	28.58	M16×2	15	30.9	20.6	7.8	171
FBF14	14	19	14	16.9	34	57	74	27	25	22	20	8	25.4	M14×2	14	25	16.7	6.4	135
FBF12	12	16	12	15.4	30	50	65	24	22	19	17.5	6.5	22.23	M12×1.75	13	19.1	12.7	4.9	89
FBF10	10	14	11	12.9	26	43	56	19	19	17	15	6.5	19.05	M10×1.5	12	15.2	10.3	3.8	61
FBF8	8	12	9	10.4	22	36	47	16	16	14	12.5	5	15.88	M 8×1.25	14	11.8	7.8	2.9	37
FBF6	6	9	7	9	18	30	39	13	13	11	10	5	12.7	M6×1	11	9.8	6.4	2.4	20
FBF5	5	8	7	7.7	16	27	35	12	12	10	9	4	11.11	M 5×0.8	7	8.6	5.8	2.3	16
