偏心スリーブ付き UCIP 型

偏心スリーブ付き UCIP 型

縦型ベアリングユニット

偏心スリーブ付き UCIP 型

リストに戻る

偏心スリーブ付きUCIP形外球面軸受ユニットは構造堅固で組立容易です。偏心スリーブにより素早く締結位置決めが可能で、自動調芯機能と高いシール性能を備え、安定かつ長寿命で稼働し、各種汎用機械の伝動支持用途に適しています。

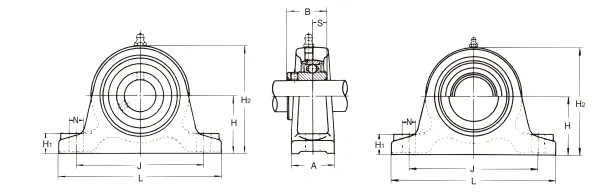

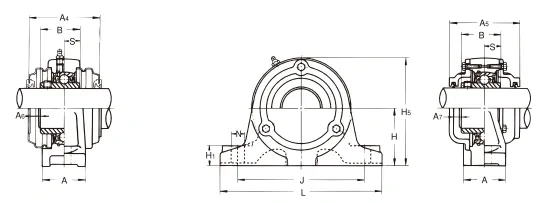

偏心スリーブ付き UCIP 型モデル仕様表
軸径 (mm)	单元モデル	H (mm)	L (mm)	A (mm)	J (mm)	N (mm)	H₁ (mm)	H₂ (mm)	H₅ (mm)	B (mm)	S (mm)	A₄ (mm)	A₅ (mm)	A₆ (mm)	A₇ (mm)	取り付けボルトモデル	ベアリング型式	ラジアルきほんていかく動荷重Cr(kN)	ラジアルきほんていかく静荷重Cor(kN)	標準ベアリング座モデル	鋼板製シュラウド付き单元モデル	鋳鉄製シュラウド付き单元モデル	標準型質量(kg)	鋼板製シールド付きタイプ質量(kg)	鋳鉄製シールド付きタイプ質量(kg)
140	UCIP328	200	590	110	500	35	55	400	400	145	59	—	240	—	24	M30	UC328	255	246	IP328	—	※CUCIP328C(CE)	83.5	—	105
130	UCIP326	200	550	110	470	32	50	390	390	135	54	—	230	—	24	M27	UC326	229	214.3	IP326	—	※CUCIP326C(CE)	73.2	—	94.3
120	UCIP324	170	510	100	430	32	50	345	345	126	51	—	220	—	25	M27	UC324	207	184.8	IP324	—	CUCIP324C(CE)	56.8	—	72.3
110	UCIP322	170	490	100	410	32	50	335	335	117	46	—	210	—	26	M27	UC322	205	178.8	IP322	—	CUCIP322C(CE)	50.4	—	61.2
100	UCIP320	150	430	85	360	29	45	295	295	108	42	—	190	—	21	M24	UC320	173	140.4	IP320	—	CUCIP320C(CE)	33.4	—	44.2
95	UCIP319	150	410	85	340	29	45	285	285	103	41	—	180	—	20	M24	UC319	153	118.4	IP319	—	CUCIP319C(CE)	29.7	—	38.5
90	UCIP318	130	400	85	330	29	45	260	260	96	40	—	168	—	20	M24	UC318	143	107.2	IP318	—	CUCIP318C(CE)	25.7	—	33.2
85	UCIP317	130	370	85	310	25	40	255	255	96	40	—	164	—	18	M22	UC317	132	96.5	IP317	—	CUCIP317C(CE)	23.1	—	27.86
80	UCIP316	120	350	85	290	25	40	235	235	86	34	—	154	—	17	M22	UC316	123	86.4	IP316	—	CUCIP316C(CE)	20.8	—	24.8
75	UCIP315	120	340	75	280	25	35	230	230	82	32	—	150	—	17	M22	UC315	114	76.9	IP315	—	CUCIP315C(CE)	16.2	—	21.8
70	UCIP314	110	330	75	270	25	35	215	215	78	33	—	140	—	17	M22	UC314	104	68	IP314	—	CUCIP314C(CE)	15.07	—	19.2
65	UCIP313	110	310	70	250	22	30	208	208	75	30	—	140	—	17	M20	UC313	92.5	59.7	IP313	—	CUCIP313C(CE)	12.64	—	15.12
65	UCIP213	90	280	70	220	22	30	172	172	65.1	25.4	111	118	14	13	M20	UC213	57.5	40	IP213	※UCIP213C(E)	※CUCIP213C(CE)	7.5	8	10.1
60	UCIP212	80	260	70	200	22	30	155	155	65.1	25.4	113	114	15	11	M20	UC212	52.5	36.1	IP212	※UCIP212C(E)	※CUCIP212C(CE)	5.9	6.3	8
55	UCIP211	80	230	60	180	19	28	148	150	55.6	22.2	97	100	14	10	M16	UC211	43	29.4	IP211	※UCIP211C(E)	※CUCIP211C(CE)	5.5	5.8	6.2
50	UCIP210	70	220	60	170	19	28	132	133	51.6	19	92	98	12	10	M16	UC210	35.5	23.2	IP210	※UCIP210C(E)	※CUCIP210C(CE)	4.4	4.7	5
45	UCIP209	70	210	60	160	19	25	128	130	49.2	19	92	90	15	8	M16	UC209	33	20.5	IP209	※UCIP209C(E)	※CUCIP209C(CE)	3.8	4.1	4.5
40	UCIP208	60	200	60	150	19	25	115	115	49.2	19	86	90	12	8	M16	UC208	29.3	17.9	IP208	※UCIP208C(E)	※CUCIP208C(CE)	3.6	3.8	4

合計18バー
