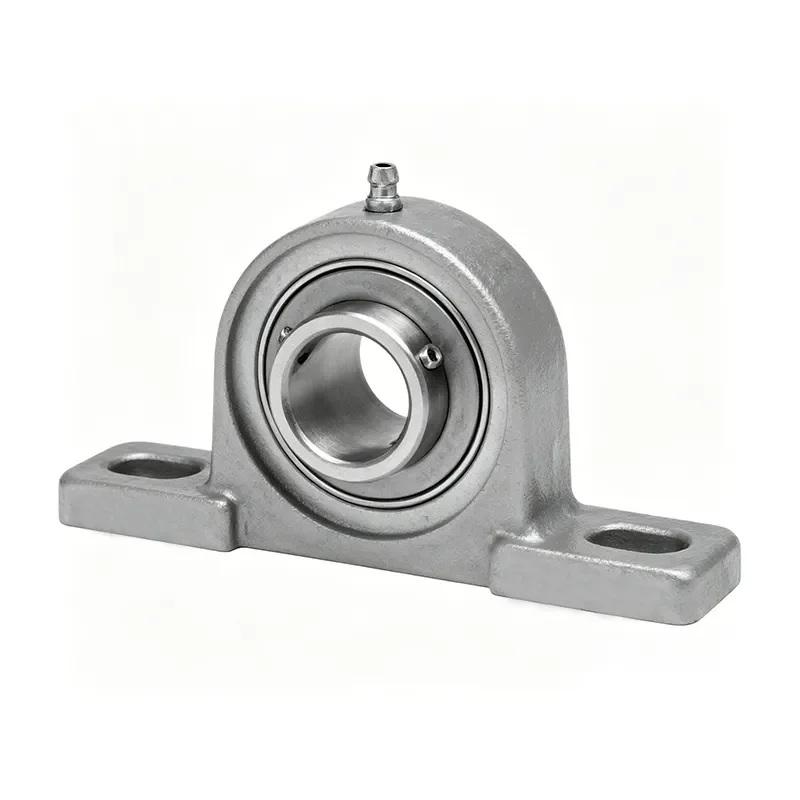

MUCP200VN・Y(Z)シリーズ ステンレス竪型ユニット外球面軸受は、全体にステンレス素材を採用し、優れた防錆性・耐食性・防水性能を備え、多湿・酸アルカリ・食品衛生関連など厳しい使用環境に対応します。竪型ベース構造で安定性に優れ、設置位置決めが簡単です。外球面仕様により良好な自動調芯性能を発揮し、取り付け誤差をしっかり補正可能です。シール性能が安定し運転もスムーズで、食品機械、医薬機器、化学設備、水処理設備など防食性と衛生面に高い基準が設けられる動力伝達部位に幅広く使用されます。
| 軸径 (mm) |
軸受ユニットモデル | 主要サイズ（mm） | 取付ボルト仕様 | ベアリング | ベアリング座モデル | シールド付きタイプ軸受ユニットモデル 両側にゴムシール付きカバー （シングルサイドシャフトエンドシュラウド） |
重さ（キログラム） | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | L | A | J | N | N₁ | H₁ | H₂ | B | S | A₄ | A₆ | モデル | 基本グリッド荷重(kN) | カバーなし | バンドカバー | ||||||
| Cr | Cor | ||||||||||||||||||||
| 65 | MUCP213V,Y | 76.2 | 265 | 52 | 203 | 25 | 29 | 20 | 150 | 65.1 | 25.4 | − | − | M20 | MUC213V | 48.9 | 32 | MP213,Y | − | 5.02 | − |
| 60 | MUCP212V,Y | 69.8 | 241 | 50 | 184 | 20 | 25 | 19 | 138 | 65.1 | 25.4 | − | − | M16 | MUC212V | 44.6 | 28.9 | MP212,Y | − | 4.23 | − |
| 55 | MUCP211V,Y | 63.5 | 219 | 45 | 171 | 20 | 25 | 16 | 126 | 55.6 | 22.2 | − | − | M16 | MUC211V | 36.6 | 23.5 | MP211,Y | − | 3.05 | − |
| 50 | MUCP210VN,Y | 57.2 | 206 | 45 | 159 | 20 | 25 | 11 | 114 | 51.6 | 19 | 87 | 9 | M16 | MUC210V | 30.2 | 18.6 | MP210C,Y | MUCP210VC(E),Y | 2.34 | 2.54 |
| 45 | MUCP209VN,Y | 54 | 190 | 40 | 146 | 17 | 22 | 11 | 108 | 49.2 | 19 | 82 | 10 | M14 | MUC209V | 28.1 | 16.4 | MP209C,Y | MUCP209VC(E),Y | 2.04 | 2.24 |
| 40 | MUCP208VN,Z | 49.2 | 184 | 40 | 137 | 17 | 22 | 11 | 100 | 49.2 | 19 | 81 | 9 | M14 | MUC208V | 24.9 | 14.3 | MP208C,Z | MUCP208VC(E),Z | 1.85 | 2.05 |
| 35 | MUCP207VN,Z | 47.6 | 167 | 38 | 127 | 17 | 21 | 11 | 94 | 42.9 | 17.5 | 70 | 8 | M14 | MUC207V | 22 | 12.3 | MP207C,Z | MUCP207VC(E),Z | 1.5 | 1.7 |
| 30 | MUCP206VN,Z | 42.9 | 165 | 36 | 121 | 17 | 21 | 11 | 83 | 38.1 | 15.9 | 65 | 9 | M14 | MUC206V | 16.7 | 9 | MP206C,Z | MUCP206VC(E),Z | 1.12 | 1.2 |
| 25 | MUCP205VN,Y | 36.5 | 140 | 30 | 105 | 13 | 19 | 11 | 70 | 34.1 | 14.3 | 63 | 10 | M10 | MUC205V | 11.9 | 6.3 | MP205C,Y | MUCP205VC(E),Y | 0.68 | 0.76 |
| 20 | MUCP204VN,Y | 33.3 | 127 | 30 | 95 | 13 | 19 | 11 | 65 | 31 | 12.7 | 55 | 8 | M10 | MUC204V | 10.9 | 5.3 | MP204C,Y | MUCP204VC(E),Y | 0.62 | 0.68 |
| 17 | MUCP203VN,Y | 30.2 | 127 | 30 | 95 | 13 | 19 | 11 | 61 | 31 | 12.7 | 55 | 8 | M10 | MUC203V | 10.9 | 5.3 | MP203C,Y | MUCP203VC(E),Y | 0.59 | 0.65 |
| 15 | MUCP202VN,Y | 30.2 | 127 | 30 | 95 | 13 | 19 | 11 | 61 | 31 | 12.7 | 55 | 8 | M10 | MUC202V | 10.9 | 5.3 | MP203C,Y | MUCP202VC(E),Y | 0.6 | 0.66 |
| 12 | MUCP201VN,Y | 30.2 | 127 | 30 | 95 | 13 | 19 | 11 | 61 | 31 | 12.7 | 55 | 8 | M10 | MUC201V | 10.9 | 5.3 | MP203C,Y | MUCP201VC(E),Y | 0.62 | 0.68 |
