菱形座 EXFL000

ひし形ベースはコンパクトで小型設計であり、取り付け穴が対称配置で省スペースかつ設置自由度に優れます。外球面軸受と組み合わせることで高い剛性と高精度な位置決めを実現し、優れた同心度と運転安定性を確保します。各種汎用機械、農業機械、伝動機器に適し、特に設置スペースに制限がある現場に最適です。

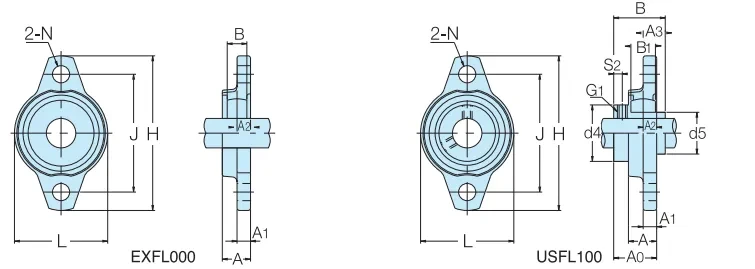

軸径 (mm)	軸受ユニットモデル	主要サイズ（mm）															取付ボルト仕様	モデル			重さ（克）
		H	J	A2	A1	A	A0	N	L	B	A3	B1	d5	d4	S2	G1		ベアリング座	ベアリング	衬套
		30	USFL106	112	85	9	9	18	25.5	13	70	30	13.5	15	40	48		4.5	M5×0.8	M10		FL06-7 Z3	US106	US106-SUS	357
30	EXFL006	112	85	9	9	18	·	13	70	13	-	-	-	-	-	-	M10	FL06-7 Z3	EX006	-	188
25	USFL105	95	75	8	8	16	24	10	60	28	12	14	33	40	4.5	M5×0.8	M8	FL05-6 Z3	US105	US105-SUS	234
25	EXFL05	95	75	8	8	16	·	10	60	12	-	-	-	-	-	-	M8	FL05-6 Z3	EX005	-	125
20	USFL104	90	71	8	8	16	24	10	55	28	12	14	28	35	4.5	M5×0.8	M8	FL04-5 Z3	US104	US104-SUS	204
20	EXFL004	90	71	8	8	16	·	10	55	12	-	-	-	-	-	-	M8	FL04-5 Z3	EX004	1	113
17	USFL103	71	56	7	7	14	21	7	46	26	12	12	23	30	4	M4×0.7	M6	FL003 Z3	US103	US103-SUS	132
17	EXFL003	71	56	7	7	14	·	7	46	10	-	-	-	-	-	-	M6	FL003 Z3	EX003	-	74
15	USFL102	67	53	6.5	6.5	13	20	7	42	24	10.5	11	21	27	4	M4×0.7	M6	FL002 Z3	US102	US102-SUS	102
15	EXFL002	67	53	6.5	6.5	13	-	7	42	9	-	-	-	-	-	-	M6	FL002 Z3	EX002	-	55
12	USFL101	63	48	5.5	5.5	11.5	17.5	7	38	21	9	10	17	23	3.5	M4×0.7	M6	FL001 Z3	US101	US101-SUS	73
12	EXFL001	63	48	5.5	5.5	11.5	-	7	38	8	-	-	-	-	-	-	M6	FL001 Z3	EX001	-	44
10	EXFL000	60	45	5.5	5.5	11.5	-	7	36	8	-	-	-	-	-	-	M6	FL000 Z3	EX000	-	33
30	USFL106	112	85	9	9	18	25.5	13	70	30	13.5	15	40	48	4.5	M5×0.8	M10	FL06-7 Z3	US106	US106-SUS	357
30	EXFL006	112	85	9	9	18	·	13	70	13	-	-	-	-	-	-	M10	FL06-7 Z3	EX006	-	188
25	USFL105	95	75	8	8	16	24	10	60	28	12	14	33	40	4.5	M5×0.8	M8	FL05-6 Z3	US105	US105-SUS	234
25	EXFL05	95	75	8	8	16	·	10	60	12	-	-	-	-	-	-	M8	FL05-6 Z3	EX005	-	125
20	USFL104	90	71	8	8	16	24	10	55	28	12	14	28	35	4.5	M5×0.8	M8	FL04-5 Z3	US104	US104-SUS	204
20	EXFL004	90	71	8	8	16	·	10	55	12	-	-	-	-	-	-	M8	FL04-5 Z3	EX004	1	113
17	USFL103	71	56	7	7	14	21	7	46	26	12	12	23	30	4	M4×0.7	M6	FL003 Z3	US103	US103-SUS	132
