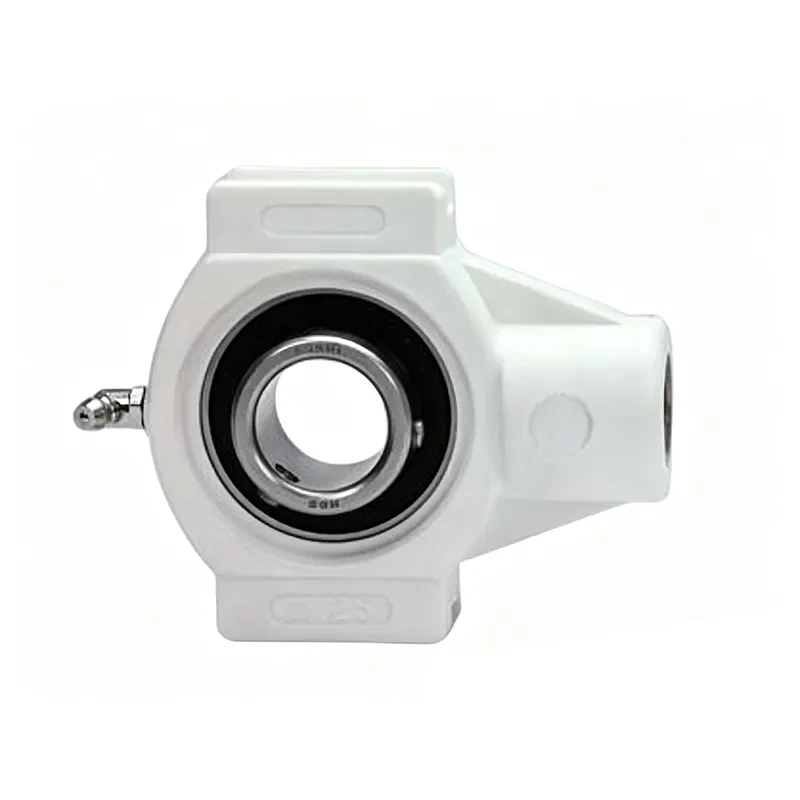

スライド式軸受ユニットはコンパクトな構造で優れた自動調芯性を備え、取り付け自由度が高く、適度な取り付け誤差や軸の傾きに対応可能です。環境配慮素材を使用し安全かつ清潔性に優れ、食品、医薬品、軽工業など衛生基準の高い現場に適しています。スライド構造により位置微調整が容易で、組立やメンテナンスも簡単です。低騒音で安定稼働し耐久性にも優れ、自動化設備、搬送機械、繊維機械、食品加工設備などの動力伝達用途に幅広く活用されます。
| 軸径 (mm) |

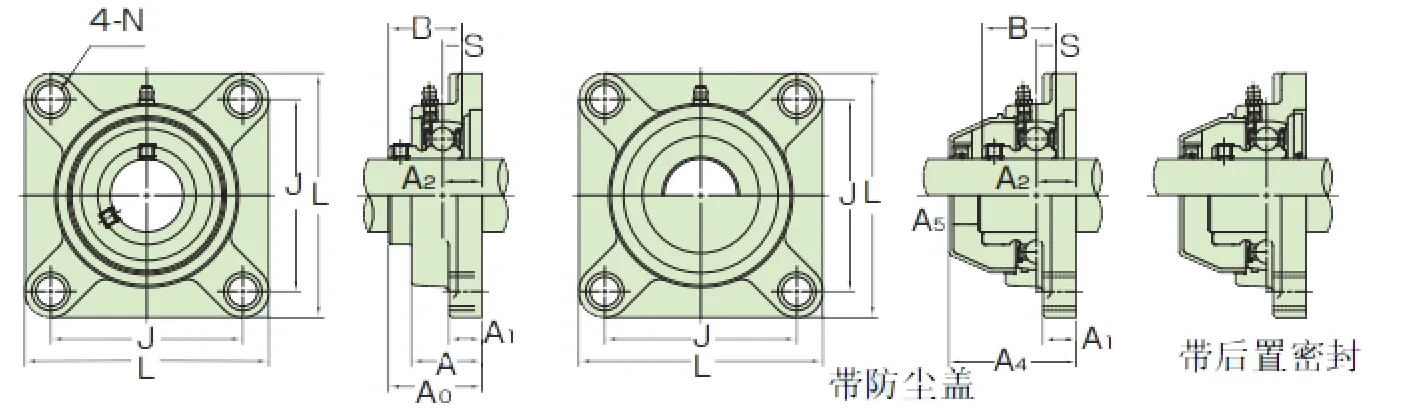

軸受ユニットモデル | 主要サイズ(mm) | 基本グリッド荷重(kN) | ベアリング座モデル | シールド付きタイプ軸受ユニットモデル | 重さ(キログラム) | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | C | C | D | H | M | T | W | B | S | Z | N | e | A4 | A5 | モデル | Cr | Cor | 両側にゴムシール付きカバー | シングルサイドシャフトエンドシュラウド | カバーなし | バンドカバー | |||
| 40 | MBTPL208V | 140 | 114 | 34 | 16 | 85 | 102 | 40 | 80 | 35.5 | 9 | 43.8 | M16×2 | 21 | 102 | 22 | MB8V | 24.9 | 14.3 | TPL208 | MBTPL208VC | MBTPL208VE | 0.82 | 0.88 |
| 35 | MBTPL207V | 125 | 102.5 | 34 | 12 | 76 | 89 | 40 | 63.5 | 32.9 | 8.5 | 41.7 | M16×2 | 21 | 91 | 18 | MB7V | 22 | 12.3 | TPL207 | MBTPL207VC | MBTPL207VE | 0.7 | 0.75 |
| 30 | MBTPL206V | 125 | 102.5 | 34 | 12 | 76 | 89 | 40 | 63.5 | 30.3 | 8 | 39.6 | M16×2 | 21 | 87 | 19 | MB6V | 16.7 | 9 | TPL206 | MBTPL206VC | MBTPL206VE | 0.49 | 0.53 |
| 25 | MBTPL205V | 99 | 89 | 27.5 | 12 | 64 | 76 | 36 | 46 | 27 | 7.5 | 33.3 | M16×2 | 21 | 72 | 14 | MB5V | 11.9 | 6.3 | TPL205 | MBTPL205VC | MBTPL205VE | 0.37 | 0.4 |
| 20 | MBTPL204V | 99 | 89 | 27.5 | 12 | 64 | 76 | 36 | 46 | 24.7 | 7 | 31.5 | M16×2 | 21 | 69 | 14 | MB4V | 10.9 | 5.3 | TPL204 | MBTPL204VC | MBTPL204VE | 0.31 | 0.34 |
