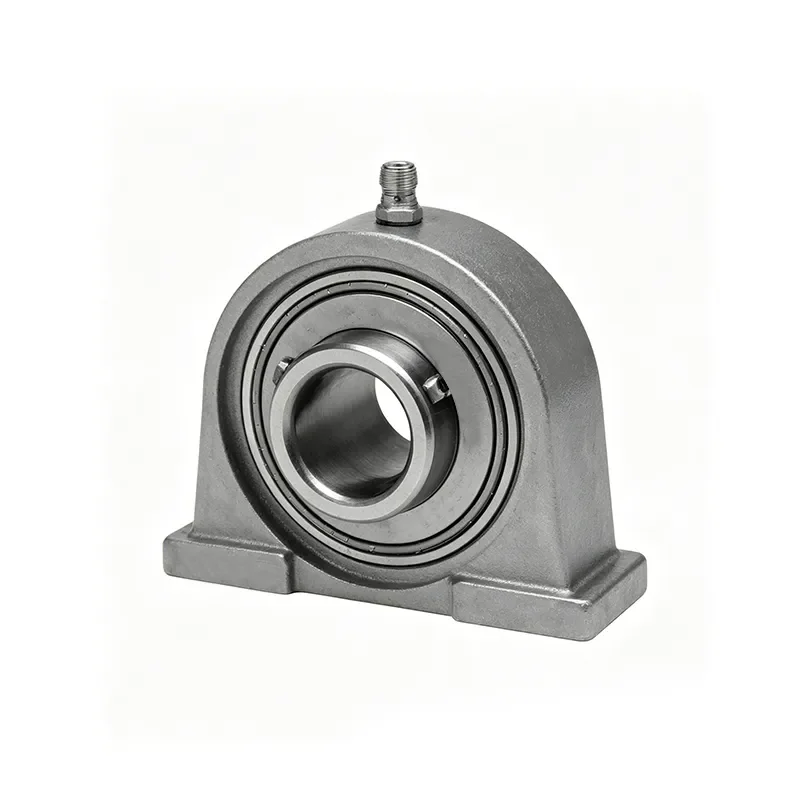

MUCPA200VN・Yシリーズ 狭幅竪型ベース付きステンレス外球面軸受は、コンパクトな狭幅ベース設計を採用しており、全体がステンレス製で優れた防錆性・耐食性を備え、設置スペースが限られる多湿環境や食品グレード環境などに適しています。狭幅ベースは小型かつ安定性に優れ、取り付けが簡単でスペースを節約できます。外球面軸受の自動調芯機能により取り付け誤差を効果的に補正し、信頼性の高いシール性能で安定して稼働します。食品機械、自動化設備、軽工業機械など、耐食性・衛生性・スペース効率に高い要求が求められる動力伝達箇所に幅広く活用されます。
| 軸径 (mm) |

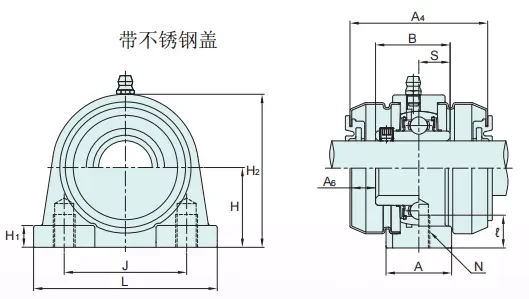

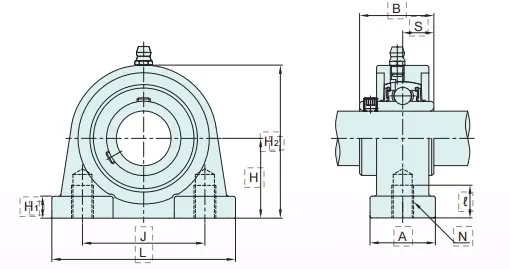

軸受ユニットモデル | 主要サイズ（mm） | ベアリング | ベアリング座モデル | シールド付きタイプ軸受ユニットモデル 両側にゴムシール付きカバー （シングルサイドシャフトエンドシュラウド） |
重さ（キログラム） | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | L | A | J | N | e | H₁ | H₂ | B | S | A₄ | A₆ | モデル | 基本グリッド荷重(kN) | カバーなし | バンドカバー | |||||
| Cr | Cor | |||||||||||||||||||
| 40 | MUCPA208VN,Y | 49.2 | 116 | 40 | 84 | M14×2 | 20 | 12 | 100 | 49.2 | 19 | 81 | 9 | MUC208V | 24.9 | 14.3 | MPA208C,Y | MUCPA208VC(E),Y | 1.59 | 1.79 |
| 35 | MUCPA207VN,Y | 47.6 | 110 | 38 | 80 | M14×2 | 20 | 12 | 94 | 42.9 | 17.5 | 70 | 8 | MUC207V | 22 | 12.3 | MPA207C,Y | MUCPA207VC(E),Y | 1.35 | 1.55 |
| 30 | MUCPA206VN,Y | 42.9 | 94 | 34 | 66 | M14×2 | 18 | 11 | 83 | 38.1 | 15.9 | 65 | 9 | MUC206V | 16.7 | 9 | MPA206C,Y | MUCPA206VC(E),Y | 0.96 | 1.04 |
| 25 | MUCPA205VN,Y | 36.5 | 84 | 30 | 56 | M10×1.5 | 15 | 10 | 70 | 34.1 | 14.3 | 63 | 10 | MUC205V | 11.9 | 6.3 | MPA205C,Y | MUCPA205VC(E),Y | 0.63 | 0.71 |
| 20 | MUCPA204VN,Y | 30.2 | 76 | 25.5 | 52 | M10×1.5 | 12 | 7 | 60.9 | 31 | 12.7 | 55 | 8 | MUC204V | 10.9 | 5.3 | MPA204C,Y | MUCPA204VC(E),Y | 0.44 | 0.5 |
| 17 | MUCPA203VN,Y | 30.2 | 76 | 25.5 | 52 | M10×1.5 | 12 | 7 | 60.9 | 31 | 12.7 | 55 | 8 | MUC203V | 10.9 | 5.3 | MPA204C,Y | MUCPA203VC(E),Y | 0.46 | 0.52 |
| 15 | MUCPA202VN,Y | 30.2 | 76 | 25.5 | 52 | M10×1.5 | 12 | 7 | 60.9 | 31 | 12.7 | 55 | 8 | MUC202V | 10.9 | 5.3 | MPA204C,Y | MUCPA202VC(E),Y | 0.47 | 0.53 |
| 12 | MUCPA201VN,Y | 30.2 | 76 | 25.5 | 52 | M10×1.5 | 12 | 7 | 60.9 | 31 | 12.7 | 55 | 8 | MUC201V | 10.9 | 5.3 | MPA204C,Y | MUCPA201VC(E),Y | 0.49 | 0.55 |
