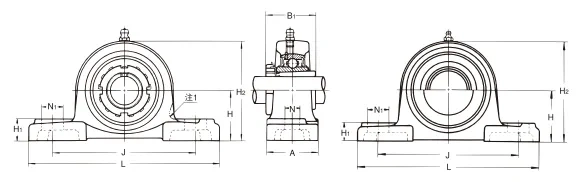

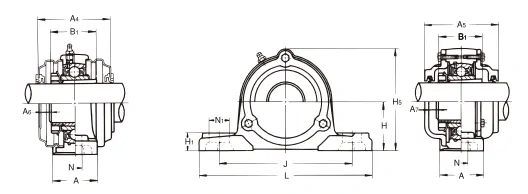

| 締め付けスリーブ UKP+H 型モデル仕様表 | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 軸径 (mm) |
单元·ベアリング型式 | H (mm) |
L (mm) |
A (mm) |
J (mm) |
N (mm) |
N₁ (mm) |
H₁ (mm) |
H₂ (mm) |
H₅ (mm) |
B₁ (mm) |
A₄ (mm) |
A₅ (mm) |
A₆ (mm) |
A₇ (mm) |
取り付けボルトモデル | 基本グリッド荷重 Cr(kN) |
基本グリッド荷重 Cor(kN) |
標準ベアリング型式 | 鋼板製フード付きユニットモデル | 鋳鉄製フード付きユニットモデル | セル品質 標準(kg) |
セル品質 鋼板製ベルトカバー(kg) |
セル品質 鋳鉄製ベルトカバー(kg) |
| 60 | UKP313+H2313X | 90 | 340 | 90 | 260 | 25 | 38 | 36 | 174 | 188 | 65 | - | 140 | - | 24 | M20 | 92.5 | 59.7 | P313 | - | CUKP313C(CE)+H2313X | 9.8 | - | 14.2 |
| 60 | UKPX13+H2313X | 76.2 | 286 | 83 | 203 | 25 | 41 | 32 | 154 | - | 65 | 118 | - | 17 | - | M20 | 62 | 44 | PX13 | - | - | 6.83 | - | - |
| 60 | UKP213+H2313X | 76.2 | 265 | 70 | 203 | 25 | 29 | 27 | 150 | 156 | 65 | 102 | 118 | 17 | 20 | M20 | 57.5 | 40 | P213 | UKP213C(E)+H2313X | CUKP213C(CE)+H2313X | 5.7 | 6.2 | 7.9 |
| 55 | UKP312+H2312X | 85 | 330 | 85 | 250 | 25 | 38 | 33 | 165 | 169 | 62 | - | 130 | - | 23 | M20 | 81.5 | 52 | P312 | - | CUKP312C(CE)+H2312X | 8.81 | - | 11.7 |
| 55 | UKPX12+H2312X | 76.2 | 286 | 83 | 203 | 25 | 41 | 32 | 151 | - | 62 | 104 | - | 19 | - | M20 | 57.5 | 40 | PX12 | ※UKPX12C(E)+H2312X | - | 7.1 | 7.6 | - |
| 55 | UKP212+H2312X | 69.8 | 241 | 70 | 184 | 20 | 25 | 25 | 138 | 145 | 62 | 102 | 114 | 19 | 20 | M16 | 52.5 | 36.1 | P212 | UKP212C(E)+H2312X | CUKP212C(CE)+H2312X | 4.8 | 5.2 | 6.8 |
| 50 | UKP311+H2311X | 80 | 310 | 80 | 236 | 20 | 38 | 31 | 154 | 159 | 59 | - | 120 | - | 20 | M16 | 71.5 | 44.8 | P311 | - | CUKP311C(CE)+H2311X | 6.89 | - | 9.6 |
| 50 | UKPX11+H2311X | 69.8 | 260 | 79 | 184 | 25 | 36 | 30 | 139 | - | 59 | 100 | - | 19 | - | M20 | 52.5 | 36.1 | PX11 | ※UKPX11C(E)+H2311X | - | 5.35 | 5.75 | - |
| 50 | UKP211+H2311X | 63.5 | 219 | 60 | 171 | 20 | 25 | 22 | 126 | 133 | 59 | 91 | 100 | 16 | 15 | M16 | 43 | 29.4 | P211 | UKP211C(E)+H2311X | CUKP211C(CE)+H2311X | 3.4 | 3.8 | 5.1 |
| 45 | UKP310+H2310X | 75 | 275 | 75 | 212 | 20 | 35 | 28 | 143 | 149 | 55 | - | 114 | - | 19 | M16 | 61.5 | 38.2 | P310 | - | CUKP310C(CE)+H2310X | 5.71 | - | 7.8 |
| 45 | UKPX10+H2310X | 63.5 | 241 | 73 | 171 | 20 | 36 | 27 | 126 | - | 55 | 88 | - | 14 | - | M16 | 43 | 29.4 | PX10 | ※UKPX10C(E)+H2310X | - | 4.3 | 4.7 | - |
| 45 | UKP210+H2310X | 57.2 | 206 | 60 | 159 | 20 | 25 | 22 | 114 | 120 | 55 | 87 | 98 | 15 | 15 | M16 | 35.5 | 23.2 | P210 | UKP210C(E)+H2310X | CUKP210C(CE)+H2310X | 2.8 | 3.2 | 3.66 |
| 40 | UKP309+H2309X | 67 | 245 | 67 | 190 | 20 | 30 | 25 | 128 | 136 | 50 | - | 106 | - | 17 | M16 | 51.5 | 29.5 | P309 | - | CUKP309C(CE)+H2309X | 4.16 | - | 5.9 |
| 40 | UKPX09+H2309X | 58.7 | 222 | 67 | 156 | 20 | 33 | 26 | 116 | - | 50 | 87 | - | 16 | - | M16 | 35.5 | 23.2 | PX09 | ※UKPX09C(E)+H2309X | - | 3.5 | 3.8 | - |
| 40 | UKP209+H2309X | 54 | 190 | 54 | 146 | 17 | 22 | 20 | 108 | 114 | 50 | 82 | 90 | 14 | 13 | M14 | 33 | 20.5 | P209 | UKP209C(E)+H2309X | CUKP209C(CE)+H2309X | 2.4 | 2.6 | 3.5 |
| 35 | UKP308+H2308X | 60 | 220 | 60 | 170 | 17 | 27 | 23 | 116 | 122 | 46 | - | 100 | - | 17 | M14 | 40.5 | 23.9 | P308 | - | CUKP308C(CE)+H2308X | 3.13 | - | 4.4 |
| 35 | UKPX08+H2308X | 58.7 | 222 | 67 | 156 | 20 | 32 | 26 | 113 | - | 46 | 82 | - | 15 | - | M16 | 33 | 20.5 | PX08 | ※UKPX08C(E)+H2308X | - | 3.5 | 3.7 | - |
| 35 | UKP208+H2308X | 49.2 | 184 | 54 | 137 | 17 | 25 | 19 | 100 | 104 | 46 | 82 | 90 | 15 | 14 | M14 | 29.3 | 17.9 | P208 | UKP208C(E)+H2308X | CUKP208C(CE)+H2308X | 2.1 | 2.3 | 3.1 |
| 30 | UKP307+H2307X | 56 | 210 | 56 | 160 | 17 | 25 | 21 | 105 | 110 | 43 | - | 90 | - | 14 | M14 | 33.5 | 19.2 | P307 | - | CUKP307C(CE)+H2307X | 2.7 | - | 3.5 |
| 30 | UKPX07+H2307X | 54 | 203 | 57 | 144 | 17 | 30 | 22 | 105 | - | 43 | 83 | - | 17 | - | M14 | 29.3 | 17.9 | PX07 | ※UKPX07C(E)+H2307X | - | 2.7 | 2.8 | - |
