鋳鉄製・偏心スリーブ固定型 UGP形

縦型ベアリングユニット

鋳鉄製・偏心スリーブ固定型 UGP形

リストに戻る
鋳鉄製偏心スリーブ固定UGP形ユニットベアリングは、高強度鋳鉄製軸受台を採用し、剛性・耐荷重性に優れ耐衝撃性も強化されています。偏心スリーブにより簡単に着脱・強固固定が可能で、運転中の緩みや空転を効果的に抑えます。優れたシール構造で防塵・防汚性能に優れ、粉塵多発・湿潤など過酷な環境に対応。安定したスムーズ運転を実現し、農業機械、搬送設備、冶金機械、重伝動機械などに幅広く活用でき、耐久性と実用性を両立しています。

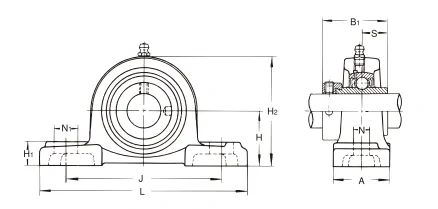

鋳鉄製・偏心スリーブ固定型 UGP形型番仕様表
軸径
(mm)
ユニット型式 H
(mm)
L
(mm)
A
(mm)
J
(mm)
N
(mm)
N₁
(mm)
H₁
(mm)
H₂
(mm)
B₁
(mm)
S
(mm)
取り付けボルト型式 ベアリング型号 ラジアルきほんていかく
どうかじゅう Cr (kN)
ラジアルきほんていかく
せいかじゅう Cor (kN)
ベアリング座型号 セル品質
(kg)
65 UGP213 76.2 265 70 203 25 29 27 150 85.7 34.1 M20 UG213+ER 57.5 40 P213 6.2
60 UGP212 69.8 241 70 184 20 25 25 138 77.8 31 M16 UG212+ER 52.5 36.1 P212 5
55 UGP211 63.5 219 60 171 20 25 22 126 71.4 27.8 M16 UG211+ER 43 29.4 P211 3.5
50 UGP210 57.2 206 60 159 20 25 22 114 62.7 24.6 M16 UG210+ER 35.5 23.2 P210 2.7
45 UGP209 54 190 54 146 17 22 20 108 56.3 21.4 M14 UG209+ER 33 20.5 P209 2.3
40 UGP208 49.2 184 54 137 17 25 19 100 56.3 21.4 M14 UG208+ER 29.3 17.9 P208 2.1
35 UGP207 47.6 167 48 127 17 21 19 94 51.1 18.8 M14 UG207+ER 25.9 15.4 P207 1.7
30 UGP206 42.9 165 48 121 17 21 18 83 48.4 18.3 M14 UG206+ER 19.6 11.3 P206 1.3
25 UGP205 36.5 140 38 105 13 16 16 70 44.4 17.5 M10 UG205+ER 14 7.9 P205 0.83
20 UGP204 33.3 127 38 95 13 19 15 65 43.7 17.1 M10 UG204+ER 12.8 6.6 P204 0.7
