締め付けスリーブ UKF+H 型

締め付けスリーブ UKF+H 型

フランジ付きベアリングユニット

締め付けスリーブ UKF+H 型

リストに戻る

アダプタスリーブ付きUKF+H形ベアリングユニットは、鋳鉄製フランジ軸受台とアダプタスリーブを組み合わせた構造で、着脱が簡単で軸の加工精度への要求が少なく、芯出し精度が高く固定も確実です。高い耐荷重性・剛性と安定性を備え、優れたシール性で防塵防汚を実現し、高負荷や軽度衝撃の使用環境に適応します。鉱山、冶金、搬送設備、農業機械などに幅広く採用され、運転がスムーズでメンテナンスも容易です。

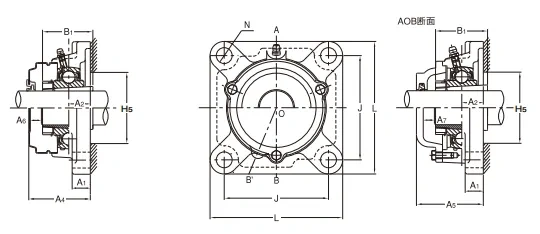

締め付けスリーブ UKF+H 型型番仕様表
軸径 (mm)	ユニット型式	L (mm)	A (mm)	J (mm)	N (mm)	A₁ (mm)	A₂ (mm)	A₀ (mm)	H₅(最小) (mm)	B₁ (mm)	A₄ (mm)	A₅ (mm)	A₆ (mm)	A₇ (mm)	取り付けボルト型式	ベアリング型号	ラジアルきほんていかくどうかじゅう Cr (kN)	ラジアルきほんていかくせいかじゅう Cor (kN)	標準ベアリング座型号	鋼板製シュラウド付きユニット型式	鋳鉄製シュラウド付きユニット型式	標準型質量 (kg)	鋼板製シュラウド付き質量 (kg)	鋳鉄製シュラウド付き質量 (kg)
125	UKF328+H2328X	450	125	350	41	55	75	148	—	131	—	195	—	37	M36	UK328+H2328X	255	246	F328	—	CUKF328C(CE)+H2328X	87.3	—	90.9
115	UKF326+H2326X	410	115	320	41	45	65	134	—	121	—	180	—	36	M36	UK326+H2326X	229	214.3	F326	—	CUKF326C(CE)+H2326X	59.04	—	68.8
110	UKF324+H2324X	370	110	290	41	40	65	130	—	112	—	175	—	35	M36	UK324+H2324X	207	184.8	F324	—	CUKF324C(CE)+H2324X	44.83	—	52.5
100	UKF322+H2322X	340	96	266	41	35	60	121	—	105	—	165	—	36	M36	UK322+H2322X	205	178.8	F322	—	CUKF322C(CE)+H2322X	33.83	—	39.4
90	UKF320+H2320X	310	94	242	38	32	59	115	—	97	—	154	—	31	M33	UK320+H2320X	173	140.4	F320	—	CUKF320C(CE)+H2320X	23.68	—	30.2
90	UKFX20+H2320X	268	97	211	31	31	59	108	—	97	—	—	—	—	M27	UKX20+H2320X	134	104.7	FX20	—	—	15.9	—	—
85	UKF319+H2319X	290	94	228	35	30	59	111	—	90	—	149	—	30	M30	UK319+H2319X	153	118.4	F319	—	CUKF319C(CE)+H2319X	18.47	—	24.4
80	UKF318+H2318X	280	76	216	35	30	44	93.5	—	86	—	128	—	26	M30	UK318+H2318X	143	107.2	F318	—	CUKF318C(CE)+H2318X	19	—	22.5
80	UKFX18+H2318X	214	76	171	23	24	45	89	—	86	—	—	—	—	M20	UKX18+H2318X	109	81.6	FX18	—	—	10.2	—	—
80	UKF218+H2318X	235	68	187	23	26	40	82.5	98	86	—	122	—	31	M20	UK218+H2318X	95.5	71.4	F218	—	CUKF218C(CE)+H2318X	11.08	—	15.3
75	UKF317+H2317X	260	74	204	31	27	44	92	—	82	—	126	—	26	M27	UK317+H2317X	132	96.5	F317	—	CUKF317C(CE)+H2317X	15.1	—	18.6
75	UKFX17+H2317X	214	70	171	23	24	40	82.5	—	82	—	—	—	—	M20	UKX17+H2317X	95.5	71.4	FX17	—	—	10.57	—	—
75	UKF217+H2317X	220	63	175	23	26	36	77	93	82	—	111	—	27	M20	UK217+H2317X	83.5	61.8	F217	—	CUKF217C(CE)+H2317X	9.35	—	12.4
70	UKF316+H2316X	250	68	196	31	27	38	83.5	—	78	—	115	—	23	M27	UK316+H2316X	123	86.4	F316	—	CUKF316C(CE)+H2316X	12.84	—	16.3
70	UKFX16+H2316X	214	70	171	23	24	40	80	—	78	—	—	—	—	M20	UKX16+H2316X	83.5	61.8	FX16	—	—	10.2	—	—
70	UKF216+H2316X	208	58	165	23	24	34	73	88	78	—	107	—	26	M20	UK216+H2316X	72.5	53	F216	—	CUKF216C(CE)+H2316X	7.93	—	9.93
65	UKF315+H2315X	236	66	184	25	25	39	81	—	73	—	114	—	25	M22	UK315+H2315X	114	76.9	F315	—	CUKF315C(CE)+H2315X	11.54	—	14
65	UKFX15+H2315X	197	68	152	23	24	40	77	—	73	—	—	—	—	M20	UKX15+H2315X	72.5	53	FX15	—	—	7.67	—	—
65	UKF215+H2315X	200	56	159	19	24	34	69.5	82	73	—	102	—	26	M16	UK215+H2315X	66	48.2	F215	—	CUKF215C(CE)+H2315X	6.63	—	8.58
60	UKF313+H2313X	208	58	166	23	22	33	71	—	65	—	103	—	24	M20	UK313+H2313X	92.5	59.7	F313	—	CUKF313C(CE)+H2313X	7.46	—	11.5
