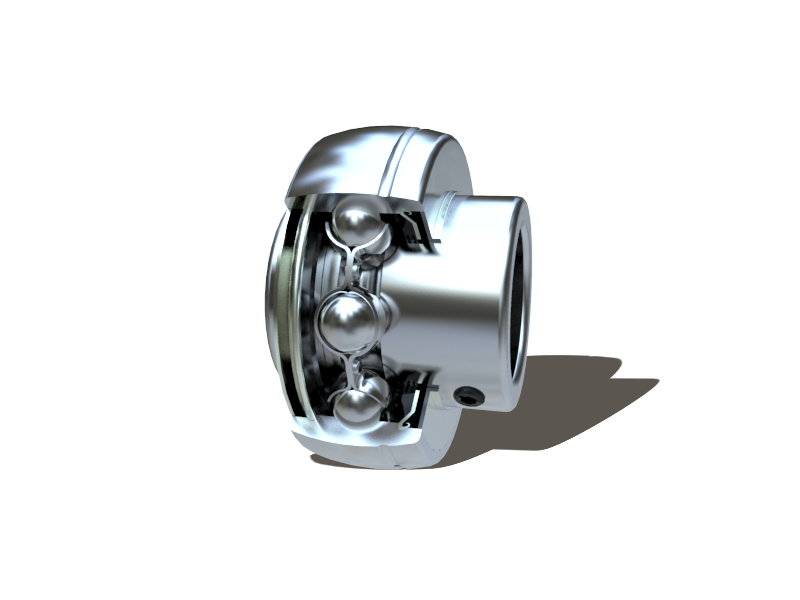

多重シール付き外球面軸受は、ステンレス素材に複数段のシール構造を採用し、優れた防錆・耐食性と確かな防塵・防水・耐油汚れ性能を両立しています。外部からの異物侵入を効果的に遮断し、グリスの使用期間を延長し、多湿・粉塵・酸アルカリなど複雑な使用環境に対応可能です。自動調芯機能により取り付け誤差や軸芯ズレを補正でき、外輪球面設計で各種ハウジングに対応し、組立が簡単でメンテナンスコストも抑えられます。食品機械、農業機器、自動化搬送設備、屋外機器などに幅広く活用され、高粉塵・高湿度環境の動力伝達部に長期的に安定した信頼性の高い支持性能を提供します。
| 軸径 (mm) |
軸受ユニットモデル | 主要サイズ(mm) | 基本グリッド荷重(kN) | 重さ(キログラム) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | D | B | C | rsmin | S | S1 | S2 | ds | C1 | d4 | Cr | Cor | |||
| 65 | MUC213V-RT | 65 | 120 | 65.1 | 27 | 2 | 25.4 | 39.7 | 10 | M10×1.25 | 8.3 | 82.1 | 48.9 | 32 | 1.71 |
| 60 | MUC212V-RT | 60 | 110 | 65.1 | 26 | 2 | 25.4 | 39.7 | 10 | M10×1.25 | 7.7 | 77 | 44.6 | 28.9 | 1.45 |
| 55 | MUC211V-RT | 55 | 100 | 55.6 | 24 | 2 | 22.2 | 33.4 | 9 | M8×1 | 7.3 | 70 | 36.6 | 23.5 | 1.03 |
| 50 | MUC210V-RT | 50 | 90 | 51.6 | 23 | 1.5 | 19 | 32.6 | 9 | M8×1 | 6.5 | 63 | 30.2 | 18.6 | 0.78 |
| 45 | MUC209V-RT | 45 | 85 | 49.2 | 22 | 1.5 | 19 | 30.2 | 8 | M6×0.75 | 6.5 | 57.3 | 28.1 | 16.4 | 0.67 |
| 40 | MUC208V-RT | 40 | 80 | 49.2 | 21 | 1.5 | 19 | 30.2 | 8 | M6×0.75 | 6.2 | 53 | 24.9 | 14.3 | 0.62 |
| 35 | MUC207V-RT | 35 | 72 | 42.9 | 20 | 1.5 | 17.5 | 25.4 | 7 | M6×0.75 | 5.8 | 48 | 22 | 12.3 | 0.48 |
| 30 | MUC206V-RT | 30 | 62 | 38.1 | 19 | 1 | 15.9 | 22.2 | 5 | M5×0.8 | 5.1 | 40.5 | 16.7 | 9 | 0.31 |
| 25 | MUC205V-RT | 25 | 52 | 34.1 | 17 | 1 | 14.3 | 19.8 | 5 | M5×0.8 | 4.5 | 34 | 11.9 | 6.3 | 0.19 |
| 20 | MUC204V-RD | 20 | 47 | 31 | 17 | 1 | 12.7 | 18.3 | 5 | M5×0.8 | 4.5 | 29 | 10.9 | 5.3 | 0.16 |
| 17 | MUC203V-RD | 17 | 47 | 31 | 17 | 0.6 | 12.7 | 18.3 | 5 | M5×0.8 | 4.5 | 29 | 10.9 | 5.3 | 0.18 |
| 15 | MUC202V-RD | 15 | 47 | 31 | 17 | 0.6 | 12.7 | 18.3 | 5 | M5×0.8 | 4.5 | 29 | 10.9 | 5.3 | 0.19 |
| 12 | MUC201V-RD | 12 | 47 | 31 | 17 | 0.6 | 12.7 | 18.3 | 5 | M5×0.8 | 4.5 | 29 | 10.9 | 5.3 | 0.21 |
