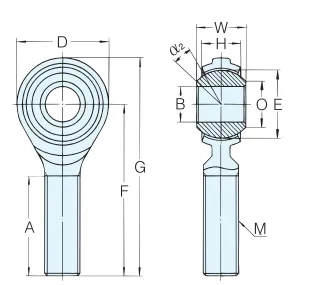

雄ねじ付きロッドエンドタイプ

雄ネジロッドエンドベアリングは取り付けや調整が容易で、接続が強固かつ優れた自動調芯性能を備え、各種機械リンク機構や伝動機構に適しています。

型号 FBM ·FDM	主要サイズ（mm）										容许倾斜角 α2(°)	最小静破坏径向負荷 (kN)	极限負荷(kN)		重さ(g)
	B	W	H	O	D	F	G	A	E	M			径向負荷	轴向負荷
	FDM22	22	28	20	25.8	50	84	109	51	38.1			M22×1.5	15		52	34.8	13.2	381
FDM20	20	25	18	24.4	46	78	101	47	34.93	M20×1.5	14	44.1	29.4	11.3	292
FDM18	18	23	17	21.9	42	72	93	44	51.75	M18×1.5	14	37.2	25	9.3	222
FDM16	16	21	15	19.4	38	66	85	40	28.58	M16×2	15	30.9	20.6	7.8	159
FDM14	14	19	14	16.9	34	60	77	36	25.4	M14×2	14	25	16.7	6.4	115
FDM12	12	16	12	15.4	30	54	69	33	22.23	M12×1.75	13	19.1	12.7	4.9	76
FDM10	10	14	11	12.9	26	48	61	29	19.05	M10×1.5	12	15.2	10.3	3.9	48
FDM8	8	12	9	10.4	22	42	53	25	15.88	M8×1.25	14	10.8	7.4	2.9	30
FDM6	6	9	7	9	18	36	45	22	12.7	M6×1	11	5.9	3.9	1.5	15
FDM5	5	8	7	7.7	16	33	41	20	11.11	M 5×0.8	7	3.9	2.4	1	11
FBM22	22	28	20	25.8	50	84	109	51	38.1	M22×1.5	15	52	34.8	13.2	381
FBM20	20	25	18	24.4	46	78	101	47	34.93	M20×1.5	14	44.1	29.4	11.3	292
FBM18	18	23	17	21.9	42	72	93	44	51.75	M18×1.5	14	37.2	25	9.3	222
FBM16	16	21	15	19.4	38	66	85	40	28.58	M16×2	15	30.9	20.6	7.8	159
FBM14	14	19	14	16.9	34	60	77	36	25.4	M14×2	14	25	16.7	6.4	115
FBM12	12	16	12	15.4	30	54	69	33	22.23	M12×1.75	13	19.1	12.7	4.9	76
FBM10	10	14	11	12.9	26	48	61	29	19.05	M10×1.5	12	15.2	10.3	3.9	48
FBM8	8	12	9	10.4	22	42	53	25	15.88	M8×1.25	14	10.8	7.4	2.9	30
FBM6	6	9	7	9	18	36	45	22	12.7	M6×1	11	5.9	3.9	1.5	15
FBM5	5	8	7	7.7	16	33	41	20	11.11	M 5×0.8	7	3.9	2.4	1	11
