全ステンレス製外球面軸受は全体をステンレス素材で製造し、優れた防錆性・耐食性・耐酸アルカリ性を備え、多湿環境・水洗環境・食品接触環境など過酷な使用条件に対応します。球面構造による自動調芯機能で、取り付け時や軸の芯ズレ誤差を補正できます。優れたシール構造により防塵・防水性能を確保し、安定した耐荷重性能を発揮します。衛生面と環境適合性、耐久性を両立し、食品機械、医薬品機器、水産加工設備、化学機械、屋外多湿現場などに幅広く活用され、衛生管理と防食性能に高い要求が求められる現場に最適な製品です。
| 軸径(mm) | 軸受ユニットモデル | 主要サイズ(mm) | ベアリング | シートベアリング重さ(kg) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 基本グリッド荷重(kN) | |||||||||||||||

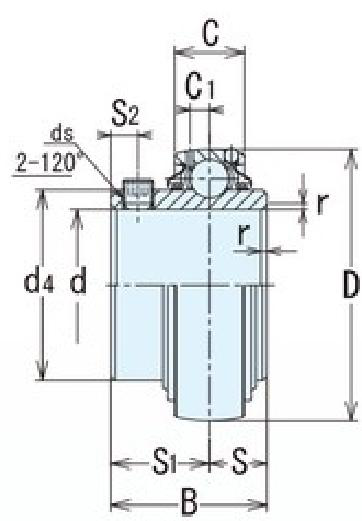

| d | D | B | C | rsmin | S | S₁ | S₂ | ds | C₁ | d₁ | Cr | Cor | |||
| 65 | MUC213V-RT | 65 | 120 | 65.1 | 27 | 2 | 25.4 | 39.7 | 10 | M10×1.25 | 8.3 | 82.1 | 48.9 | 32 | 1.71 |
| 60 | MUC212V-RT | 60 | 110 | 65.1 | 26 | 2 | 25.4 | 39.7 | 10 | M10×1.25 | 7.7 | 77 | 44.6 | 28.9 | 1.45 |
| 55 | MUC211V-RT | 55 | 100 | 55.6 | 2 | 22.2 | 33.4 | 9 | M8×1 | 7.3 | 70 | 36.6 | 23.5 | 1.03 | |
| 50 | MUC210V-RT | 50 | 90 | 51.6 | 23 | 1.5 | 19 | 32.6 | 9 | M8×1 | 6.5 | 63 | 30.2 | 18.6 | 0.78 |
| 45 | MUC209V-RT | 45 | 85 | 49.2 | 22 | 1.5 | 19 | 30.2 | 8 | M6×0.75 | 6.5 | 57.3 | 28.1 | 16.4 | 0.67 |
| 40 | MUC208V-RT | 40 | 80 | 49.2 | 21 | 1.5 | 19 | 30.2 | 8 | M6×0.75 | 6.2 | 53 | 24.9 | 14.3 | 0.62 |
| 35 | MUC207V-RT | 35 | 72 | 42.9 | 20 | 1.5 | 17.5 | 25.4 | 7 | M6×0.75 | 5.8 | 48 | 22.0 | 12.3 | 0.48 |
| 30 | MUC206V-RT | 30 | 62 | 38.1 | 19 | 1 | 15.9 | 22.2 | 5 | M5×0.8 | 5.1 | 40.5 | 16.7 | 9 | 0.31 |
| 25 | MUC205V-RT | 25 | 52 | 34.1 | 17 | 1 | 14.3 | 19.8 | 5 | M5×0.8 | 4.5 | 34 | 11.9 | 6.3 | 0.19 |
| 20 | MUC204V-RD | 20 | 47 | 31 | 17 | 1 | 12.7 | 18.3 | 5 | M5×0.8 | 4.5 | 29 | 10.9 | 5.3 | 0.16 |
| 17 | MUC203V-RD | 17 | 47 | 31 | 17 | 0.6 | 12.7 | 18.3 | 5 | M5×0.8 | 4.5 | 29 | 10.9 | 5.3 | 0.18 |
| 15 | MUC202V-RD | 15 | 47 | 31 | 17 | 0.6 | 12.7 | 18.3 | 5 | M5×0.8 | 4.5 | 29 | 10.9 | 5.3 | 0.19 |
| 12 | MUC201V-RD | 12 | 47 | 31 | 17 | 0.6 | 12.7 | 18.3 | 5 | M5×0.8 | 4.5 | 29 | 10.9 | 5.3 | 0.21 |
