トップスクリュー付きロングフランジ BFL型

フランジ付きベアリングユニット

トップスクリュー付きロングフランジ BFL型

リストに戻る
止めネジロングフランジBFL形ユニットベアリングは、ロングフランジハウジングを採用し、取り付け固定面が広く、運転安定性と耐振動性が向上しています。止めネジにより迅速に締結可能で、着脱容易かつ位置決めが強固です。優れたシール性能で防塵防汚を確保し、スムーズな回転を実現します。低中負荷で設置安定性が重視される各種汎用伝動機器に適し、汎用性に優れ長く安心して使用できます。

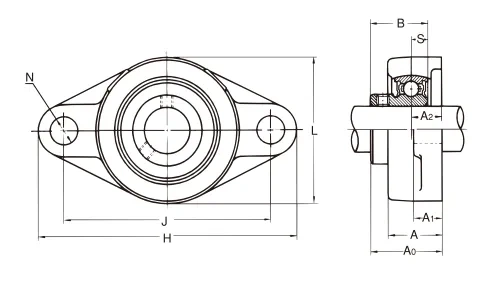

トップスクリュー付きロングフランジ BFL型型番仕様表
軸径
(mm)
ユニット型式 H
(mm)
L
(mm)
A
(mm)
J
(mm)
N
(mm)
A₁
(mm)
A₂
(mm)
A₀
(mm)
B
(mm)
S
(mm)
取り付けボルト型式 ベアリング型号 Cr
(kN)
Cor
(kN)
ベアリング座型号 セル品質
(kg)
35 BFL207 161 90 34 130 16 16 19 43.4 32.9 8.5 M14 B7 25.9 15.4 FL207 G00 1.2
30 BFL206 148 80 31 117 16 14 18 40.3 30.3 8 M14 B6 19.6 11.3 FL206 G00 0.84
25 BFL205 130 68 27 99 16 14 16 35.5 27 7.5 M14 B5 14 7.9 FL205 G00 0.56
20 BFL204 113 60 25.5 90 12 12 15 32.7 24.7 7 M10 B4 12.8 6.6 FL204 G00 0.38
