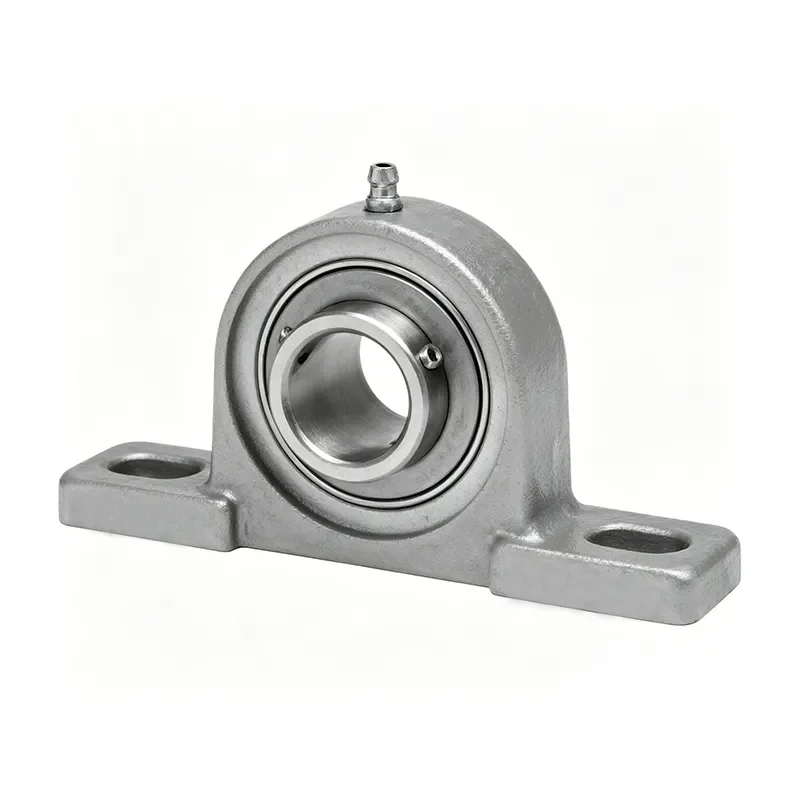

竪型ベースHMUCPステンレス外球面ユニット軸受は、竪型角形ハウジングとステンレス外球面軸受を組み合わせた製品で、垂直取り付け用途に適しています。台座と軸受の嵌合が堅固で、ステンレス素材により優れた防錆・耐食性を発揮し、多湿環境や食品接触環境など厳しい使用条件に対応可能です。自動調芯機能により取り付け誤差をしっかり補正し、組立作業が簡単でメンテナンスコストも抑えられます。食品機械、自動化搬送設備、軽工業・繊維機械などに幅広く使用され、各種軸系統に安定かつ信頼性の高い垂直支持力を供給します。
| 軸径 (mm) |
軸受ユニットモデル | 主要サイズ（mm） | 取付ボルト仕様 | 基本グリッド荷重(kN) | ベアリング座モデル | シールド付きタイプ軸受ユニットモデル 両側にゴムシール付きカバー （シングルサイドシャフトエンドシュラウド） |
重さ（キログラム） | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | L | A | J | N | N1 | H1 | H2 | B | S | A4 | A6 | モデル | Cr | Cor | カバーなし | バンドカバー | |||||
| 65 | HMUCP213,Y | 76.2 | 265 | 52 | 203 | 25 | 29 | 20 | 65.1 | 150 | 25.4 | _ | _ | M20 | HMUC213 | 48.9 | 32 | MP213,Y | _ | 5.02 | _ |
| 60 | HMUCP212,Y | 69.8 | 241 | 50 | 184 | 20 | 25 | 19 | 65.1 | 138 | 25.4 | _ | _ | M16 | HMUC212 | 44.6 | 28.9 | MP212,Y | _ | 4.23 | _ |
| 55 | HMUCP211,Y | 63.5 | 219 | 45 | 171 | 20 | 25 | 16 | 55.6 | 126 | 22.2 | _ | _ | M16 | HMUC211 | 36.6 | 23.5 | MP211,Y | _ | 3.05 | _ |
| 50 | HMUCP210N,Y | 57.2 | 206 | 45 | 159 | 20 | 25 | 11 | 51.6 | 114 | 19 | 87 | 9 | M16 | HMUC210 | 30.2 | 18.6 | MP210C,Y | HMUCP210C(E),Y | 2.34 | 2.54 |
| 45 | HMUCP209N,Y | 54 | 190 | 40 | 146 | 17 | 22 | 11 | 49.2 | 108 | 19 | 82 | 10 | M14 | HMUC209 | 28.1 | 16.4 | MP209C,Y | HMUCP209C(E),Y | 2.04 | 2.24 |
| 40 | HMUCP208N,Z | 49.2 | 184 | 40 | 137 | 17 | 22 | 11 | 49.2 | 100 | 19 | 81 | 9 | M14 | HMUC208 | 24.9 | 14.3 | MP208C,Z | HMUCP208C(E),Z | 1.85 | 2.05 |
| 35 | HMUCP207N,Z | 47.6 | 167 | 38 | 127 | 17 | 21 | 11 | 42.9 | 94 | 17.5 | 70 | 8 | M14 | HMUC207 | 22 | 12.3 | MP207C,Z | HMUCP207C(E),Z | 1.5 | 1.7 |
| 30 | HMUCP206N,Z | 42.9 | 165 | 36 | 121 | 17 | 21 | 11 | 38.1 | 83 | 15.9 | 65 | 9 | M14 | HMUC206 | 16.7 | 9 | MP206C,Z | HMUCP206C(E),Z | 1.12 | 1.2 |
| 25 | HMUCP205N,Y | 36.5 | 140 | 30 | 105 | 13 | 19 | 11 | 34.1 | 70 | 14.3 | 63 | 10 | M10 | HMUC205 | 11.9 | 6.3 | MP205C,Y | HMUCP205C(E),Y | 0.68 | 0.76 |
| 20 | HMUCP204N,Y | 33.3 | 127 | 30 | 95 | 13 | 19 | 11 | 31 | 65 | 12.7 | 55 | 8 | M10 | HMUC204 | 10.9 | 5.3 | MP204C,Y | HMUCP204C(E),Y | 0.62 | 0.68 |
| 17 | HMUCP203N,Y | 30.2 | 127 | 30 | 95 | 13 | 19 | 11 | 31 | 61 | 12.7 | 55 | 8 | M10 | HMUC203 | 10.9 | 5.3 | MP203C,Y | HMUCP203C(E),Y | 0.59 | 0.65 |
| 15 | HMUCP202N,Y | 30.2 | 127 | 30 | 95 | 13 | 19 | 11 | 31 | 61 | 12.7 | 55 | 8 | M10 | HMUC202 | 10.9 | 5.3 | MP203C,Y | HMUCP202C(E),Y | 0.6 | 0.66 |
| 12 | HMUCP201N,Y | 30.2 | 127 | 30 | 95 | 13 | 19 | 11 | 31 | 61 | 12.7 | 55 | 8 | M10 | HMUC201 | 10.9 | 5.3 | MP203C,Y | HMUCP201C(E)Y | 0.62 | 0.68 |
