パッキン式内ネジロッドエンド型 JAF型

パッキン式内ネジロッドエンド型 JAF型

関節ベアリング

パッキン式内ネジロッドエンド型 JAF型

リストに戻る

パッド付き雌ネジロッドエンド形JAF形ジョイントベアリングは、コンパクトな構造で取り付けが簡単です。内蔵パッドにより緩衝・防振効果を発揮し、雌ネジ仕様で締結や調整が容易です。柔軟な揺動と高精度な連結が必要な低負荷伝動用途に適し、安定した動作と優れた耐摩耗性を備え、各種自動化機器や機械構造に広く活用できます。

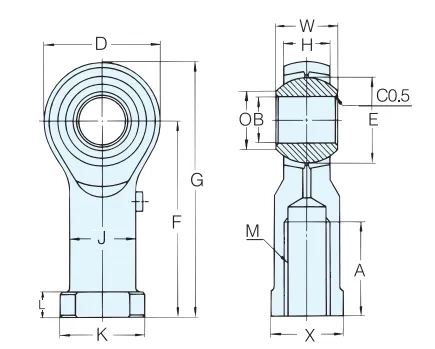

モデル	主要サイズ（mm）														容许倾斜角(°)			最小静破坏径向負荷 (kN)	极限負荷(kN)		重さ(g)
	B	W	H	O	D	F	G	A	K	X	J	L	E	M	α₁	α₂	C3		径向負荷	轴向負荷
	JAF30	30	37	26	34.8	67	110	143.5	56	50	41	40	15	50.8	M30×2	10	15		23	108		72.2	38.8	1050
JAF28	28	35	25	32.3	62	3	134	53	46	41	37.5	12	47.63	M27×2	10	15	22	88.9	59.3	35	910
JAF25	25	31	22	29.6	56	94	122	48	42	36	33.5	12	42.86	M24×2	10	15	23	72.7	48.5	27.7	673
JAF22	22	28	20	25.8	50	84	109	43	37	32	30	12	38.1	M22×1.5	10	15	23	59.8	39.9	22.4	475
JAF20	20	25	18	24.4	46	77	100	40	37	32	27.5	10	34.93	M20×1.5	9	14	24	50.8	33.9	18.5	372
JAF18	18	23	17	21.9	42	71	92	36	31	27	25	10	31.75	M18×1.5	9	14	23	44	29.3	15.9	288
JAF17	17	22	16	20.6	40	67	87	34	31	27	24	10	30.16	M16×1.5	9	14	23	40.1	26.8	14.2	259
JAF16	16	21	15	19.4	38	64	83	33	27	22	22	8	28.58	M16×2	10	15	24	36.3	23.6	12.6	2
*JAF15	15	20	14	18.1	36	61	79	30	26	22	21	8	26.99	M14×2	10	16	24	32.6	21.8	11.1	186
JAF14	14	19	14	16.9	34	57	74	27	25	22	20	8	25.4	M14×2	9	14	23	30.7	20.5	10.5	158
JAF12	12	16	12	15.4	30	50	65	24	22	19	17.5	6.5	22.23	M12×1.75	8	13	24	24.2	16.2	7.8	114
JAF10	10	14	11	12.9	26	43	56	21	19	17	15	6.5	19.05	M10×1.5	7	12	23	19.7	13.1	6.2	76
JAF8	8	12	9	10.4	22	36	47	17	16	14	12.5	5	15.88	M8×1.25	8	14	25	14.6	9.7	4.2	45
JAF 6	6	9	7	9	18	30	39	14	13	11	10	5	12.7	M 6×1	7	11	28	10.2	6.8	2.6	26
JAF 5	5	8	7	7.7	16	27	35	14	12	9	9	4	11.11	M 5×0.8	4	7	24	9.1	6.1	2.3	18

合計15バー
