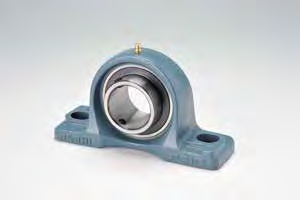

鋳鉄製・止めネジ固定式 UCP形

鋳鉄製・止めネジ固定式 UCP形

縦型ベアリングユニット

鋳鉄製・止めネジ固定式 UCP形

リストに戻る

鋳鉄製止めネジ固定型UCP形ユニットベアリングは、頑丈な鋳鉄台座を採用し構造が安定し高い耐荷重性を備えます。止めネジ締結により軸と軸受内輪を迅速に位置決めでき、組立簡単で強固に固定可能です。優れたシール性能で粉塵や異物の侵入を防ぎ、各種伝動機器に対応します。良好なラジアル耐荷重性と運転安定性を持ち、搬送機器、農業機械、繊維機械など汎用機械に広く使用され、優れた耐久性と実用性を発揮します。

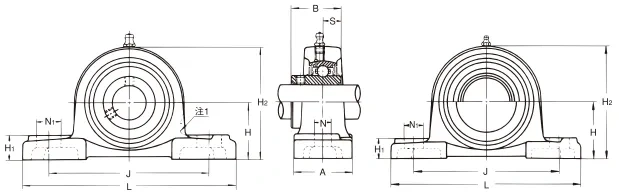

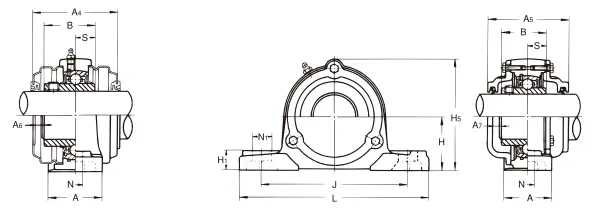

軸径 (mm)	ベアリング型式	单元モデル	ストリッププレートダストカバー单元モデル	ストリップ鋳鉄ダストカバー单元モデル	動荷重Cr (kN)	静荷重Cor (kN)	H (mm)	L (mm)	A (mm)	J (mm)	N (mm)	N₁ (mm)	H₁ (mm)	H₂ (mm)	H₅ (mm)	B (mm)	S (mm)	A₄ (mm)	A₅ (mm)	A₆ (mm)	A₇ (mm)	取り付けボルトモデル	標準重さ (kg)	ストリッププレートダストカバー重さ(kg)	ストリップ鋳鉄ダストカバー重さ(kg)
140	UC328	UCP328	-	CUCP328CE	255	246	200	720	170	600	50	80	80	388	420	160	60	-	260	-	25	M33	89.1	-	110
130	UC326	UCP326	-	CUCP326CE	229	217.8	180	670	160	540	45	80	80	354	388	145	54	-	240	-	24	M33	66.1	-	92.2
120	UC324	UCP324	-	CUCP324CE	207	194.8	160	620	150	480	40	65	70	321	356	128	51	-	230	-	26	M33	53.5	-	73.8
110	UC322	UCP322	-	CUCP322CE	205	178.8	150	570	140	430	40	60	60	295	328	117	46	-	210	-	25	M33	42.5	-	54.7
105	UC321	UCP321	-	CUCP321CE	183	150.8	140	520	130	400	36	55	55	278	305	112	44	-	194	-	21	M30	36.6	-	45.2
100	UC320	UCP320	-	CUCP320CE	173	140.4	140	490	120	380	36	50	55	275	282	108	42	-	190	-	21	M30	34.3	-	44.9
100	UCX20	UCPX20	-	-	134	104.7	127	432	121	337	33	64	52	250	278	117.5	49.2	-	190	-	21	M27	33	-	-
95	UC319	UCP319	-	CUCP319CE	153	118.4	125	470	120	360	36	50	50	250	257	103	41	-	180	-	20	M30	26.5	-	36.8
90	UC318	UCP318	-	CUCP318CE	143	118.4	118	450	110	340	33	50	50	235	243	104	40	-	180	-	20	M27	20.9	-	30.4
90	UCX18	UCPX18	-	-	109	107.2	101.6	381	110	283	27	45	45	206	206	104	42.9	-	180	-	20	M22	17	-	-
90	UC218	UCP218	-	CUCP218CE	95.5	71.4	101.6	327	88	262	27	33	34	200	211	96	39.7	-	164	-	17	M22	14.7	-	18.2
85	UC317	UCP317	-	CUCP317CE	132	114	112	420	110	320	33	45	45	221	234	96	40	-	164	-	18	M27	18.6	-	23.6
85	UCX17	UCPX17	-	-	95.5	96.5	101.6	381	102	283	27	59	42	202	196	96	39.7	-	164	-	18	M22	17.1	-	-
85	UC217	UCP217	UCP217CE	CUCP217CE	83.5	71.4	95.2	310	83	247	25	31	40	187	198	85.7	34.1	-	150	-	17	M20	17.2	14.2	14.2
80	UC316	UCP316	-	CUCP316CE	123	86.4	106	400	110	300	27	45	32	209	199	86	34	-	150	-	16	M22	16.4	-	20.55
80	UCX16	UCPX16	-	-	83.5	61.8	101.6	381	100	283	27	59	42	197	219	85.7	34.1	-	154	-	17	M22	17.4	-	-
80	UC216	UCP216	-	CUCP216CE	72.5	53	88.9	292	78	232	25	31	30	175	188	82.6	33.3	-	146	-	15	M20	10	-	12.2
75	UC315	UCP315	-	CUCP315CE	114	76.9	100	380	100	300	27	40	40	197	188	82	33	-	150	-	17	M22	13.6	-	19.6
75	UCX15	UCPX15	-	-	72.5	53	88.9	330	89	229	27	51	35	177	208	82.6	33.3	-	150	-	17	M22	11.4	-	-
75	UC215	UCP215	-	CUCP215CE	66	48.2	82.6	275	74	217	25	31	28	163	167	77.8	33.3	-	136	-	17	M20	7.9	-	9.6
