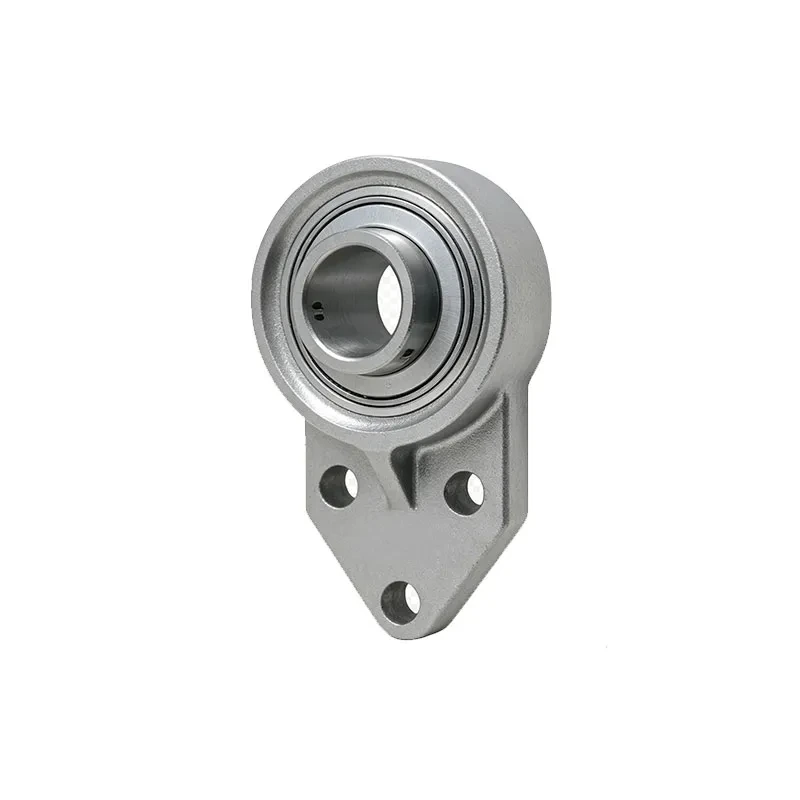

異形フランジ型ステンレスユニット軸受は、非規格フランジハウジングを採用し、全体がステンレス素材製で優れた防錆性と耐食性を備えており、設備スペースが限られたり取り付け位置が特殊な過酷な使用環境に適しています。フランジ構造により組立が簡単で位置決めも堅固です。外球面の自動調芯機能で取り付け誤差をしっかり補正し、優れたシール性能で安定稼働を実現します。食品機械、自動化設備、軽工業機械など、防食性・衛生性・スペース効率に高い要求がある特注仕様の動力伝達部位に幅広く活用されます。
| 軸径 (mm) |
軸受ユニットモデル | 主要サイズ（mm） | 取付ボルト仕様 | 基本グリッド荷重(kN) | ベアリング座モデル | シールド付きタイプ軸受ユニットモデル 両側にゴムシール付きカバー （シングルサイドシャフトエンドシュラウド） |
重さ（キログラム） | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

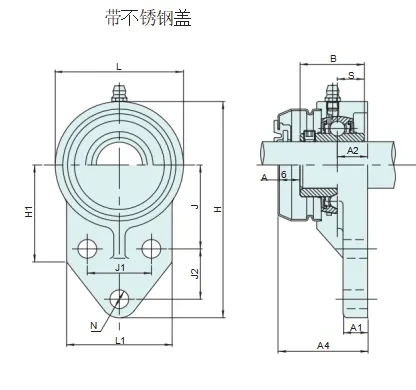

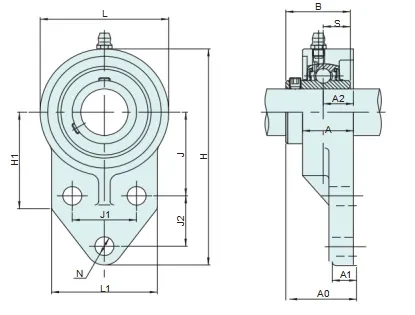

| H | H1 | L | L1 | A | J | J1 | J2 | N | A1 | A2 | A0 | B | S | モデル | Cr | Cor | カバーなし | バンドカバー | |||||
| 30 | MUCFK206VN,Y | 130 | 55 | 78 | 65 | 31 | 50 | 40 | 29 | 10 | 13 | 18 | 40.2 | 38.1 | 15.9 | M8 | MUC206V | 16.7 | 9 | MFK206C,Y | MUCFK206VC(E),Y | 0.96 | 1 |
| 25 | MUCFK205VN,Y | 116 | 52 | 68 | 56 | 27 | 45 | 34 | 27 | 10 | 13 | 16 | 35.8 | 34.1 | 14.3 | M8 | MUC205V | 11.9 | 6.3 | MFK205C,Y | MUCFK205VC(E),Y | 0.68 | 0.72 |
| 20 | MUCFK204VN,Y | 110 | 52 | 62 | 52 | 25.5 | 42 | 32 | 27 | 10 | 13 | 15 | 33.3 | 31 | 12.7 | M8 | MUC204V | 10.9 | 5.3 | MFK204C.Y | MUCFK204VC(E),Y | 0.59 | 0.62 |
| 17 | MUCFK203VN,Y | 110 | 52 | 62 | 52 | 25.5 | 42 | 32 | 27 | 10 | 13 | 15 | 33.3 | 31 | 12.7 | M8 | MUC203V | 10.9 | 5.3 | MFK204C,Y | MUCFK203VC(E),Y | 0.61 | 0.64 |
| 15 | MUCFK202VN,Y | 110 | 52 | 62 | 52 | 25.5 | 42 | 32 | 27 | 10 | 13 | 15 | 33.3 | 31 | 12.7 | M8 | MUC202V | 10.9 | 5.3 | MFK204C,Y | MUCFK202VC(E),Y | 0.62 | 0.65 |
| 12 | MUCFK201VN,Y | 110 | 52 | 62 | 52 | 25.5 | 42 | 32 | 27 | 10 | 13 | 15 | 33.3 | 31 | 12.7 | M8 | MUC201V | 10.9 | 5.3 | MFK204C,Y | MUCFK201VC(E),Y | 0.64 | 0.67 |
