角形フランジ付きユニット軸受はコンパクトな構造でしっかり固定でき、フランジ仕様により装置端面への取り付けが容易で、位置決め精度が高く安定して荷重を支えます。軸受の自動調芯機能で取り付け誤差を補正し、多様な使用環境に対応可能です。着脱が簡単で汎用性に優れ、自動化設備、搬送機械、繊維機械、農業機械などに幅広く採用され、動力伝達システムにおける信頼性の高い支持部品です。
| 軸径 (mm) |
軸受ユニットモデル | 主要サイズ（mm） | 取付ボルト仕様 | 基本グリッド荷重(kN) | ベアリング座モデル | ステンレスキャップ付きモデル ゴムシールカバー付き （シャフトエンドシュラウド） |
重さ（キログラム） | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

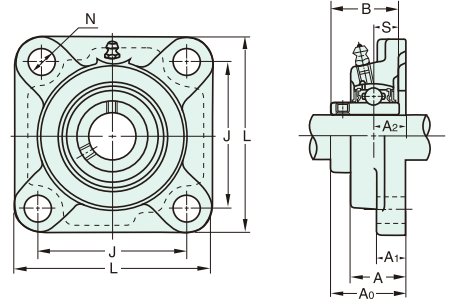

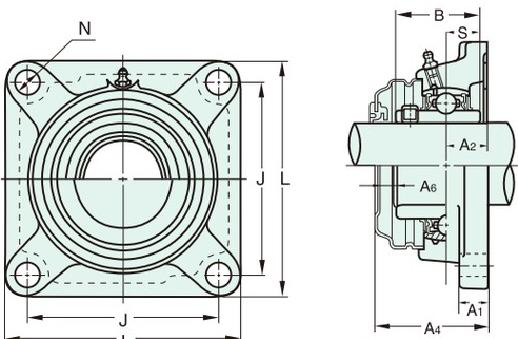

| L | J | A2 | A1 | A | N | Ao | B | S | A4 | A6 | モデル | Cr | Cor | 標準 | 適合ステンレスキャップ | カバーなし | バンドカバー | |||||
| 40 | MUCAF208V-J | 130 | 102 | 21 | 16 | 36 | 16 | 51.2 | 49.2 | 19 | 62 | 10 | M14 | MUC 208V | 24.9 | 14.3 | AF208J | AF208C-J | MUCAF208VC(E)-J | 1.06 | 1.16 | |
| 35 | MUCAF207V-J | 117 | 92 | 19 | 16 | 34 | 14 | 44.4 | 42.9 | 17.5 | 54 | 8 | M12 | MUC 207V | 22 | 12.3 | AF207J | AF207C-J | MUCAF207VC(E)-J | 0.85 | 0.89 | |
| 30 | MUCAF206V-J | 108 | 83 | 18 | 13.5 | 31 | 12 | 40.2 | 38.1 | 15.9 | 51 | 9 | M10 | MUC 206V | 16.7 | 9 | AF206J | AF206C-J | MUCAF206VC(E)-J | 0.57 | 0.64 | |
| 25 | MUCAF205V-J | 95 | 70 | 16 | 14 | 27 | 12 | 35.8 | 34.1 | 14.3 | 47 | 9 | M10 | MUC 205V | 11.9 | 6.3 | AF205J | AF205C-J | MUCAF205VC(E)-J | 0.4 | 0.44 | |
| 20 | MUCAF204V-J | 86 | 64 | 15 | 12 | 25.5 | 12 | 33.3 | 31 | 12.7 | 43 | 8 | M10 | MUC 204V | 10.9 | 5.3 | AF204J | AF204C-J | MUCAF204VC (E)J | 0.31 | 0.34 | |
| 17 | MUCAF203V-J | 86 | 64 | 15 | 12 | 25.5 | 12 | 33.3 | 31 | 12.7 | 43 | 8 | M10 | MUC 203V | 10.9 | 5.3 | AF204J | AF204C-J | MUCAF203VC(E)-J | 0.33 | 0.36 | |
| 15 | MUCAF202V-J | 86 | 64 | 15 | 12 | 25.5 | 12 | 33.3 | 31 | 12.7 | 43 | 8 | M10 | MUC 202V | 10.9 | 5.3 | AF204J | AF204C-J | MUCAF202VC(E)-J | 0.34 | 0.37 | |
| 12 | MUCAF201V-J | 86 | 64 | 15 | 12 | 25.5 | 12 | 33.3 | 31 | 12.7 | 43 | 8 | M10 | MUC 201V | 10.9 | 5.3 | AF204J | AF204C-J | MUCAF201VC(E)-J | 0.36 | 0.39 | |
