鋳鉄製・止めネジ固定式 UCT 形

鋳鉄製・止めネジ固定式 UCT 形

ベース付きスライドユニット

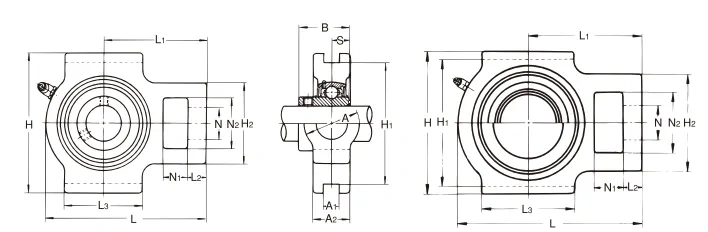

鋳鉄製・止めネジ固定式 UCT 形

リストに戻る
鋳鉄製止めネジ固定型UCT形ユニットベアリングは、頑丈な鋳鉄ハウジングを採用し、剛性と耐振動性に優れます。止めネジによる直締め方式で着脱が容易で位置決めも確実です。自動調芯機能により取り付け誤差を補正し、高い防塵防汚性能を備えています。低中負荷で振動を伴う各種汎用伝動機器に適し、汎用性が高く安定して長期使用できます。

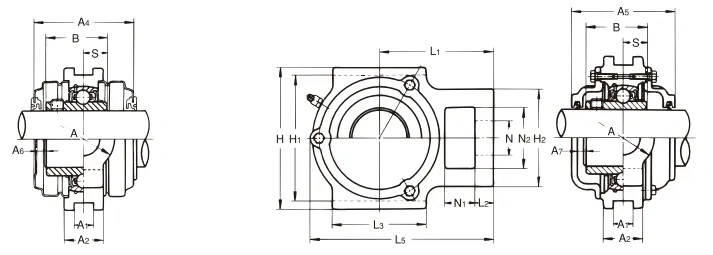

鋳鉄製・止めネジ固定式 UCT 形型番仕様表
軸径
(mm)		 ユニット型式 A
(mm)		 A₁
(mm)		 A₂
(mm)		 H
(mm)		 H₁
(mm)		 H₂
(mm)		 L
(mm)		 L₅
(mm)		 L₁
(mm)		 L₂
(mm)		 L₃
(mm)		 N
(mm)		 N₁
(mm)		 N₂
(mm)		 B
(mm)		 S
(mm)		 A₄
(mm)		 A₅
(mm)		 A₆
(mm)		 A₇
(mm)		 ベアリング型号 Cr
(kN)		 Cor
(kN)		 ベアリング座型号 鋼板製バンドカバー型号 鋳鉄製バンドカバー型号 標準質量
(kg)		 鋼板製バンドカバー質量
(kg)		 鋳鉄製バンドカバー質量
(kg)
140 UCT328 155 50 100 415 380 230 515 515 315 50 255 80 70 160 145 59 - 240 - 24 UC328 255 246 T328 - CUCT328C(CE) 83.2 - 101
130 UCT326 150 50 100 385 350 220 465 465 285 45 240 75 65 150 135 54 - 230 - 24 UC326 229 214.3 T326 - CUCT326C(CE) 68.4 - 83.5
120 UCT324 140 45 90 355 320 210 432 432 267 42 230 70 60 140 126 51 - 220 - 25 UC324 207 184.8 T324 - CUCT324C(CE) 54.6 - 67.3
110 UCT322 130 38 80 320 285 185 385 387 235 38 215 65 52 125 117 46 - 210 - 26 UC322 205 178.8 T322 - CUCT322C(CE) 38.8 - 48.2
105 UCT321 120 35 75 290 260 175 345 354 210 32 200 59 48 115 112 44 - 194 - 21 UC321 183 153.1 T321 - CUCT321C(CE) 30.2 - 38.2
100 UCT320 120 35 75 290 260 175 345 349 210 32 200 59 48 115 108 42 - 190 - 21 UC320 173 140.4 T320 - CUCT320C(CE) 30.6 - 37.9
95 UCT319 110 35 72 270 240 165 322 326 197 31 180 57 46 106 103 41 - 180 - 20 UC319 153 118.4 T319 - CUCT319C(CE) 24.4 - 31.3
90 UCT318 110 32 66 255 228 160 312 316 192 30 175 57 46 106 96 40 - 168 - 20 UC318 143 107.2 T318 - CUCT318C(CE) 21.2 - 27.4
85 UCT317 102 32 64 240 214 152 298 302 183 30 170 53 42 98 96 40 - 164 - 18 UC317 132 96.5 T317 - CUCT317C(CE) 18.63 - 24.4
85 UCTX17 73 28 54 198 173 124 260 - 162 28 157 48 38 73 96 39.7 - - - UCX17 95.5 71.4 TX17 - - 11 - -
85 UCT217 73 30 54 198 173 124 260 264 162 29 157 48 38 73 85.7 34.1 - 150 - 16 UC217 83.5 61.8 T217 - CUCT217C(CE) 11.2 - 15.4
80 UCT316 102 30 60 230 204 150 282 285 174 28 160 53 42 98 86.4 34 - 154 - 17 UC316 123 86.4 T316 - CUCT316C(CE) 15.6 - 20.7
80 UCTX16 73 28 54 198 173 124 260 - 162 28 157 48 38 73 85.7 34.1 - - - UCX16 83.5 61.8 TX16 - - 11.3 - -
80 UCT216 70 26 51 184 165 111 235 236 140 21 121 41 32 70 82.6 33.3 - 146 - 15 UC216 72.5 53 T216 - CUCT216C(CE) 8.5 - 12.4
75 UCT315 90 26 55 216 192 132 262 266 160 25 150 46 36 85 82 32 - 150 - 17 UC315 114 76.9 T315 - CUCT315C(CE) 13 - 17.2
75 UCTX15 70 28 48 184 165 111 235 - 140 21 121 41 32 70 82.6 33.3 - - - UCX15 72.5 53 TX15 - - 8.4 - -
75 UCT215 70 26 48 167 151 111 232 232 140 21 121 41 32 70 77.8 33.3 - 136 - 17 UC215 66 48.2 T215 - CUCT215C(CE) 7.5 - 10.2
70 UCT314 90 26 52 202 180 130 252 256 155 25 140 46 36 85 78 33 - 140 - 17 UC314 104 68 T314 - CUCT314C(CE) 11.2 - 15
70 UCTX14 70 26 48 167 151 111 232 - 140 21 121 41 32 70 77.8 33.3 - - - UCX14 66 48.5 TX14 - - 7.7 - -
70 UCT214 70 26 46 167 151 111 224 224 137 21 121 41 32 70 74.6 30.2 - 134 - 16 UC214 62 44 T214 - CUCT214C(CE) 7.1 - 9.8
