竪型ベース付き外球面軸受は構造が堅固で耐荷重性に優れ、垂直設置設計により位置決めが確実で取り付けも簡単、各種汎用動力伝達機器に適しています。軸受本体に自動調芯機能を備え、取り付け誤差を効果的に補正し、安定して長期間稼働します。農業機械、搬送ライン、繊維機械、送風機・ポンプなど幅広く活用され、産業動力伝達分野で定番の安定支持部品となっています。
| 軸径 (mm) |
軸受ユニットモデル | 主要サイズ（mm） | 取付ボルト仕様 | 基本グリッド荷重(kN) | ベアリング座モデル | ステンレスキャップ付きモデル 両側にゴムシール付きカバー （シングルサイドシャフトエンドシュラウド） |
重さ（キログラム） | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

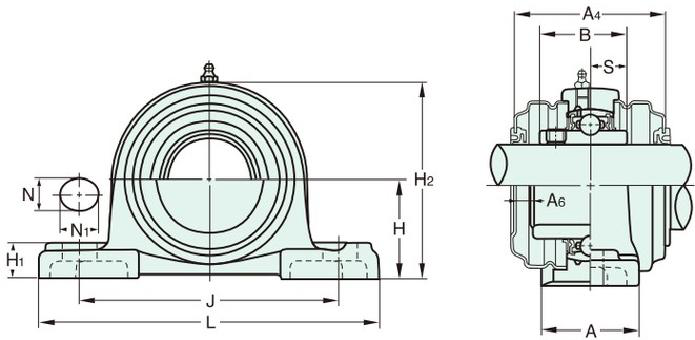

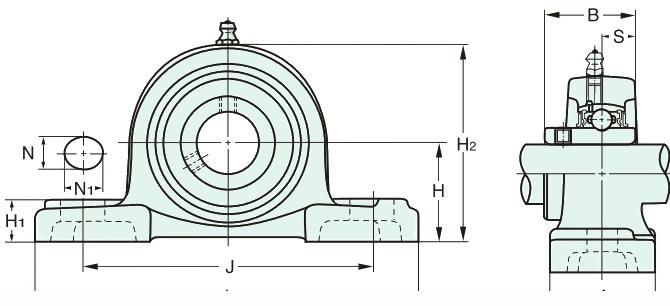

| H | L | A | J | N | N1 | H1 | H2 | B | S | A4 | A6 | モデル | Cr | Cor | 標準 | 適合ステンレスキャップ | カバーなし | バンドカバー | ||||
| 40 | MUCAP208V-J | 49.2 | 184 | 137 | 54 | 17 | 25 | 19 | 100 | 49.2 | 19 | 82 | 10 | M14 | MUC 208V | 24.9 | 14.3 | AP208J | AP208C-J | MUCAP208VC(E)-J | 1.09 | 1.17 |
| 35 | MUCAP207V-J | 47.6 | 167 | 127 | 48 | 17 | 21 | 19 | 94 | 42.9 | 17.5 | 70 | 8 | M14 | MUC 207V | 22 | 12.3 | AP207J | AP207C-J | MUCAP207VC(E)-J | 0.88 | 0.91 |
| 30 | MUCAP206V-J | 42.9 | 165 | 121 | 48 | 17 | 21 | 18 | 83 | 38.1 | 15.9 | 65 | 9 | M14 | MUC 206V | 16.7 | 9 | AP206J | AP206C-J | MUCAP206VC(E)-J | 0.65 | 0.69 |
| 25 | MUCAP205V-J | 36.5 | 140 | 105 | 38 | 13 | 16 | 16 | 70 | 34.1 | 14.3 | 63 | 10 | M10 | MUC 205V | 11.9 | 6.3 | AP205J | AP205C-J | MUCAP205VC(E)-J | 0.41 | 0.43 |
| 20 | MUCAP204V-J | 33.3 | 127 | 95 | 38 | 13 | 19 | 15 | 65 | 31 | 12.7 | 56 | 8 | M10 | MUC 204V | 10.9 | 5.3 | AP204J | AP204C-J | MUCAP204VC(E)-J | 0.34 | 0.36 |
