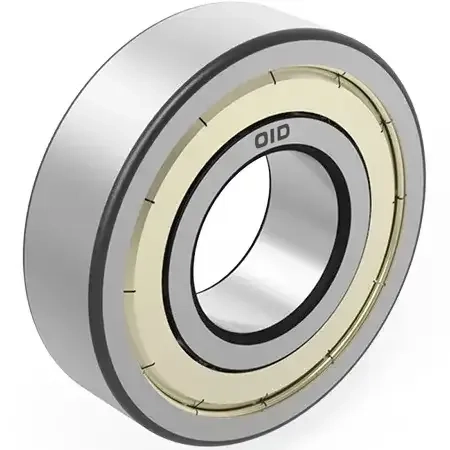

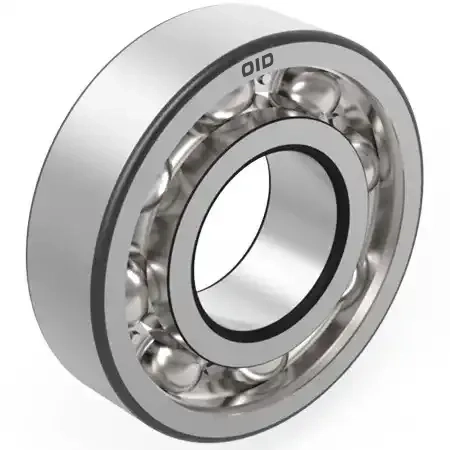

単列深溝玉軸受（内径10～160mm）は、超小型モーターから中型産業用ギヤボックスまで幅広い用途に対応し、当ブランドの精密製造技術を代表する製品です。高清浄度軸受鋼を採用し、日本製精密研磨加工を施すことでP5・P6級の高精度を確保しつつ、摩擦トルクを極限まで抑え、高速回転用途に最適です。最適化された深溝軌道設計により、ラジアル荷重と両方向のアキシャル荷重を同時に受けることが可能で、低騒音仕様保持器と高品質グリスを組み合わせ、稼働音を業界基準より大幅に低減しています。内径10mmの小型タイプから160mmの高負荷主軸用まで、全製品に対し振動・すきま全数検査を実施し、工作機械、産業用ファン、農業機械、自動化設備などにおいて、安定・低騒音かつ長寿命な稼働性能を実現します。

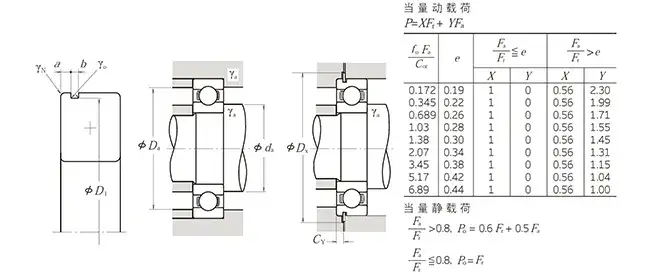

| 外形寸法 (mm) | グリッド荷重 (KN) | グリッド荷重 {kgf} | 係数 | 定格回転数min-1 グリース潤滑 | 定格回転数min-1 油潤滑 | 軸受番号 | ストップリング溝寸法(1) (mm) | ストップリング寸法 (mm) | ストップリング寸法(1) (mm) | 取り付け寸法 (mm) | 重さ (kg) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | D | B | γ(最小) | Cr | Cor | Cr | Cor | f0 | 開放型 Z·ZZ型 V·VV型 | 開放型 DU型 DDU型 | 開放型 Z型 | 開放型 | ダストカバー | 非接触 シールリングがた | コンタクトシールリング型 | 自動環溝付き | ベルト止め环 | a (最大) | b (最小) | D1 (最大) | γo (最大) | γN (最小) | D2 (最大) | f | Da (最小） | da (最大） | Da (最大) | γa (最大) | Dx (最小) | CY (最大) | (参考（さんこう）) |
| 160 | 340 | 68 | 4 | 278 | 287 | 28300 | 29200 | 13.9 | 1700 | — | 2000 | 6332 | ZZS | — | — | — | — | — | — | — | — | — | — | — | 176 | 215.5 | 324 | 3 | — | — | 26.2 |
| 160 | 290 | 48 | 3 | 185 | 186 | 18900 | 19000 | 15.4 | 1900 | — | 2400 | 6232 | ZZS | — | — | — | — | — | — | — | — | — | — | — | 173 | 202 | 277 | 2.5 | — | — | 12.8 |
| 160 | 240 | 38 | 2.1 | 137 | 135 | 13900 | 13800 | 15.9 | 2400 | 1600 | 2800 | 6032 | ZZ | — | DDU | — | — | — | — | — | — | — | — | — | 171 | 181.5 | 229 | 2 | — | — | 5.15 |
| 160 | 240 | 25 | 1.5 | 99 | 108 | 10100 | 11000 | 16.5 | 2400 | — | 2800 | 16032 | — | — | — | — | — | — | — | — | — | — | — | 168 | — | 232 | 1.5 | — | — | 4.2 | |
| 160 | 220 | 28 | 2 | 87 | 96 | 8850 | 9800 | 16.6 | 2600 | 1600 | 3000 | 6932 | ZZS | — | DDU | — | — | — | — | — | — | — | — | — | 169 | 176 | 211 | 2 | — | — | 2.71 |
| 160 | 200 | 20 | 1.1 | 48.5 | 61 | 4950 | 6250 | 17.2 | 2600 | 1700 | 3200 | 6832 | ZZS | VV | DDU | N | NR | 3.3 | 1.9 | 196.8 | 0.6 | 0.5 | 206.5 | 1.7 | 166.5 | 170.5 | 193.5 | 1 | 208 | 4.7 | 1.23 |
| 150 | 320 | 65 | 4 | 274 | 284 | 28000 | 28900 | 13.9 | 1800 | — | 2200 | 6330 | ZZS | — | — | — | — | — | — | — | — | — | — | — | 166 | 203 | 304 | 3 | — | — | 22.7 |
| 150 | 270 | 45 | 3 | 176 | 168 | 18000 | 17100 | 15.1 | 2000 | — | 2600 | 6230 | ZZS | — | — | — | — | — | — | — | — | — | — | — | 163 | 186 | 257 | 2.5 | — | — | 10 |
| 150 | 225 | 35 | 2.1 | 126 | 126 | 12800 | 12800 | 15.9 | 2600 | 1700 | 3000 | 6030 | ZZ | VV | DDU | — | — | — | — | — | — | — | — | — | 161 | 170 | 214 | 2 | — | — | 4.24 |
| 150 | 225 | 24 | 1.1 | 84 | 91 | 8550 | 16.6 | 2600 | — | 3000 | 16030 | — | — | — | — | — | — | — | — | — | — | — | — | 156.5 | — | 218.5 | 1 | — | — | 3.62 | |
| 150 | 210 | 28 | 2 | 85 | 90.5 | 8650 | 9200 | 16.5 | 2600 | 1700 | 3200 | 6930 | ZZS | — | DDU | — | — | — | — | — | — | — | — | — | 159 | 166 | 201 | 2 | — | — | 3.01 |
| 150 | 190 | 20 | 1.1 | 47.5 | 58.5 | 4850 | 5950 | 17.1 | 3200 | 1800 | 3800 | 6830 | ZZ | VV | DDU | N | NR | 3.3 | 1.9 | 186.8 | 0.6 | 0.5 | 196.5 | 1.7 | 156.5 | 160 | 183.5 | 1 | 198 | 4.7 | 1.15 |
| 140 | 300 | 62 | 4 | 253 | 246 | 25800 | 25100 | 13.6 | 2000 | — | 2400 | 6328 | ZZS | — | — | — | — | — | — | — | — | — | — | — | 156 | 187 | 284 | 3 | — | — | 18.5 |
| 140 | 250 | 42 | 3 | 166 | 150 | 17000 | 15300 | 14.9 | 2200 | 1700 | 2800 | 6228 | ZZS | — | DDU | — | — | — | — | — | — | — | — | — | 153 | 171.5 | 237 | 2.5 | — | — | 7.68 |
| 140 | 210 | 33 | 2 | 110 | 109 | 11200 | 11100 | 16.0 | 2800 | 1800 | 3400 | 6028 | ZZ | — | DDU | — | — | — | — | — | — | — | — | — | 149 | 158.5 | 201 | 2 | — | — | 3.48 |
| 140 | 210 | 22 | 1.1 | 77.5 | 82.5 | 7900 | 8400 | 16.5 | 2800 | — | 3400 | 16028 | — | — | — | — | — | — | — | — | — | — | — | — | 146.5 | — | 203.5 | 1 | — | — | 2.84 |
| 140 | 190 | 24 | 1.5 | 66.5 | 72 | 6800 | 7300 | 16.6 | 3200 | — | 3800 | 6928 | ZZS | VV | — | N | NR | 3.7 | 1.9 | 186.8 | 0.6 | 0.5 | 196.5 | 1.7 | 148 | 153.5 | 182 | 1.5 | 198 | 5.1 | 1.67 |
| 140 | 175 | 18 | 1.1 | 38.5 | 48 | 3900 | 4850 | 17.3 | 3400 | 1900 | 4000 | 6828 | ZZ | VV | DDU | N | NR | 3.3 | 1.9 | 171.8 | 0.6 | 0.5 | 181.5 | 1.7 | 146.5 | 148.5 | 168.5 | 1 | 183 | 4.7 | 0.832 |
| 130 | 280 | 58 | 4 | 229 | 214 | 23400 | 21800 | 13.6 | 2200 | — | 2600 | 6326 | ZZS | — | — | — | — | — | — | — | — | — | — | — | 146 | 175 | 264 | 3 | — | — | 15.2 |
| 130 | 230 | 40 | 3 | 167 | 146 | 17000 | 14900 | 14.5 | 2400 | — | 3000 | 6226 | ZZ | — | — | — | — | — | — | — | — | — | — | — | 143 | 157 | 217 | 2.5 | — | — | 5.96 |
