UP竪型偏心スリーブ式ユニット軸受は、シルバーシリーズステンレス素材を採用し、構造安定性と優れた防錆・耐食性を両立しています。偏心スリーブ仕様により迅速な取り付け、高精度な芯出しと隙間調整が可能で、食品機械、軽工業設備、多湿環境や弱腐食環境などに適応します。コンパクトな一体構造で運転がスムーズ、安定した荷重支持性能を実現。シルバー調ステンレス外観は質感に優れ長期使用にも強く、衛生性・防錆性・組立作業性が求められる現場に最適な実用的な動力伝達支持部品です。
| 軸径 (mm) |

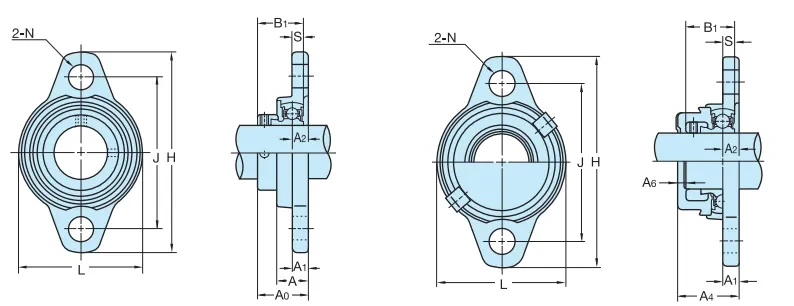

軸受ユニットモデル | 主要サイズ（mm） | 取付ボルト仕様 | 基本グリッド荷重(kN) | ベアリング座モデル | シュラウド付き軸受ユニットモデル | ステンレスキャップ付きモデル | 重さ（キログラム） | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | L | A | J | N | A1 | A2 | A0 | B1 | S | A4 | A6 | モデル | Cr | Cor | ゴムシールカバー付き （シングルサイドシャフトエンドシュラウド） |
ゴムシールカバー付き | シャフトエンドシュラウド | カバーなし | バンドカバー | ||||
| 30 | UFL006 | 112 | 70 | 18 | 85 | 13 | 9 | 9 | 29 | 26.5 | 6.5 | 34 | 4 | M10 | U006+ER | 13.2 | 8.3 | FL006 | UFL006C(E),Y | 06-7CP30,Y | 06-7CPE,Y | 354 | 370 |
| 25 | UFL005 | 95 | 60 | 16 | 75 | 10 | 8 | 8 | 27.5 | 25.5 | 6 | 32 | 3 | M8 | U005+ER | 10.1 | 5.8 | FL005 | UFL005C(E) | 05-6CP25 | 05-6CPE | 244 | 255 |
| 20 | UFL004 | 90 | 55 | 16 | 71 | 10 | 8 | 8 | 26.5 | 24.5 | 6 | 31 | 3 | M8 | U004+ER | 9.35 | 5.1 | FL004 | UFL004C(E) | 04-5CP20 | 04-5CPE | 205 | 215 |
| 17 | UFL003 | 71 | 46 | 14 | 56 | 7 | 7 | 7 | 22.5 | 20.5 | 5 | 26 | 2 | M6 | U003+ER | 6 | 3.3 | FL003 | UFL003C(E) | 003CP17 | 003CPE | 129 | 135 |
| 15 | UFL002 | 67 | 42 | 13 | 53 | 7 | 6.5 | 6.5 | 20.5 | 18.5 | 4.5 | 24 | 2 | M6 | U002+ER | 5.6 | 2.8 | FL002 | UFL002C(E) | 002CP15 | 002CPE | 100 | 105 |
| 12 | UFL001 | 63 | 38 | 11.5 | 48 | 7 | 5.5 | 5.5 | 19 | 17.5 | 4 | 22 | 2 | M6 | U001+ER | 5.1 | 2.4 | FL001 | UFL001C(E) | 001CP12 | 001CPE | 76 | 80 |
| 10 | UFL000 | 60 | 36 | 11.5 | 45 | 7 | 5.5 | 5.5 | 19 | 17.5 | 4 | 22 | 2 | M6 | U000+ER | 4.6 | 2 | FL000 | UFL000C(E) | 000CP10 | 00OCPE | 60 | 65 |
| 8 | UFL08 | 48 | 27 | 8.5 | 37 | 4.8 | 4 | 4.5 | 16 | 15 | 3.5 | 一 | 一 | M 4 | U08 +ER | 3.3 | 1.26 | FL08 | 一 | — | — | 30 | — |
