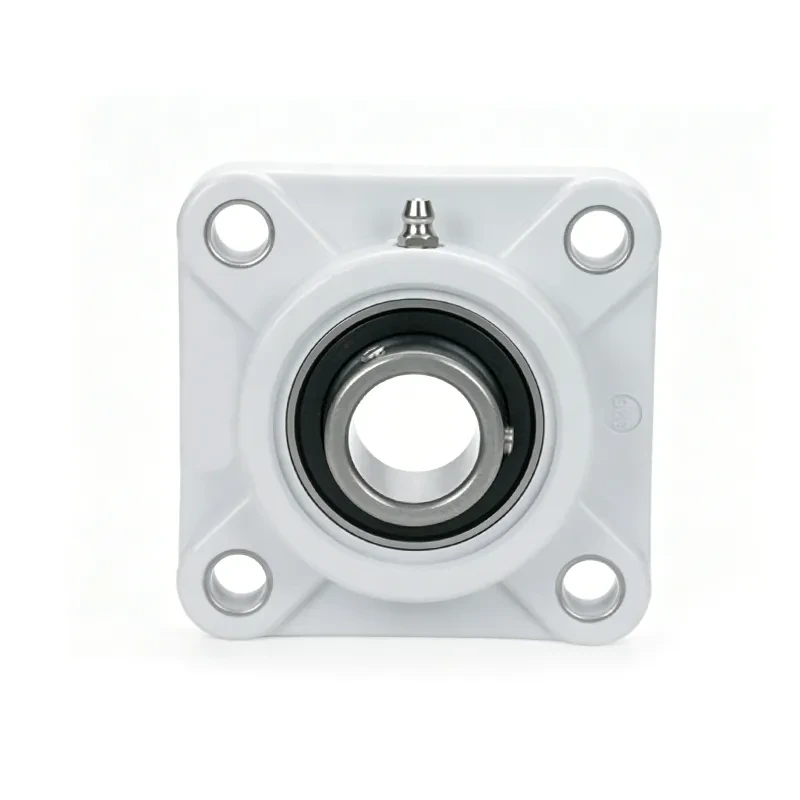

角形フランジユニット軸受は構造がコンパクトで取り付けが簡単です。角形フランジ設計により高精度な位置決めと堅固な固定が可能で、ラジアル荷重とアキシャル荷重の複合荷重にしっかり対応し、安定した運転性能と優れたシール性を備えています。各種自動化設備、搬送機械、汎用動力伝達装置など幅広く活用でき、高剛性と耐久性を両立し、多様な現場で安定かつ高効率な稼働ニーズに応えます。
| 軸径 (mm) |

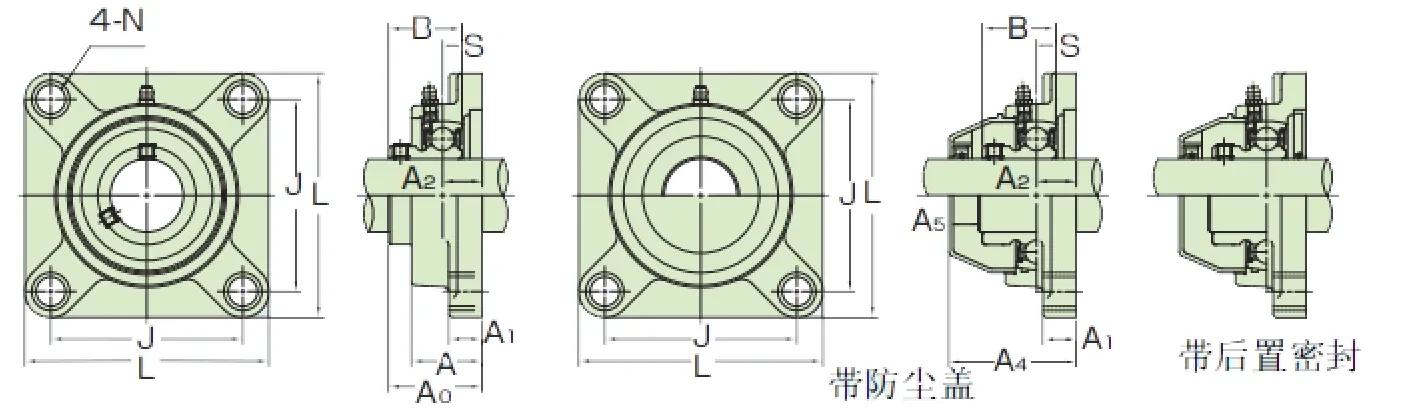

軸受ユニットモデル | 主要サイズ（mm） | 取付ボルト仕様 | 基本グリッド荷重(kN) | ベアリング座モデル | シュラウド付き軸受ユニットモデル | 重さ（キログラム） | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | J | A2 | A1 | A | N | A0 | B | S | A4 | A5 | モデル | Cr | Cor | ゴムシールカバー付き | 轴端盖 | カバーなし | バンドカバー | |||||
| 40 | MBFPL208V | 130 | 102 | 23 | 17 | 37.5 | 14 | 49.5 | 35.5 | 9 | 71 | 19 | M12 | MB8V | 24.9 | 14.3 | FPL208 | MBFPL208VC | MBFPL208VE | 0.74 | 0.77 | |
| 35 | MBFPL207V | 118 | 92 | 21.5 | 15.5 | 34.8 | 13 | 45.9 | 32.9 | 8.5 | 64 | 15 | M12 | MB7V | 22 | 12.3 | FPL207 | MBFPL207VC | MBFPL207VE | 0.55 | 0.58 | |
| 30 | MBFPL206V | 107 | 83 | 19.2 | 14.3 | 31.5 | 11 | 41.5 | 30.3 | 8 | 59 | 15 | M10 | MB6V | 16.7 | 9 | FPL206 | MBFPL206VC | MBFPL206VE | 0.38 | 0.4 | |
| 25 | MBFPL205V | 94.5 | 70 | 17 | 14.3 | 27.9 | 11 | 36.5 | 27 | 7.5 | 51 | 11 | M10 | MB5V | 11.9 | 6.3 | FPL205 | MBFPL205VC | MBFPL205VE | 0.27 | 0.29 | |
| 20 | MBFPL204V | 86 | 63.5 | 18 | 13.4 | 27.8 | 11 | 35.7 | 24.7 | 7 | 49 | 10 | M10 | MB4V | 10.9 | 5.3 | FPL204 | MBFPL204VC | MBFPL204VE | 0.19 | 0.21 | |
