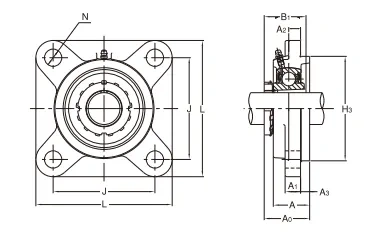

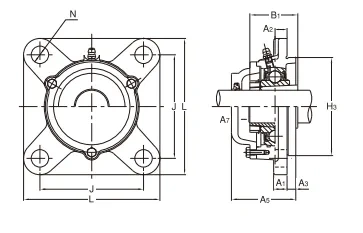

| 締め付けスリーブ（突起付き） UKFS+H 型型番仕様表 | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 軸径 (mm) |
ユニット型式 | L (mm) |
A (mm) |
J (mm) |
N (mm) |
A₁ (mm) |
A₂ (mm) |
A₃ (mm) |
H₃ (mm) |
A₀ (mm) |
B₁ (mm) |
A₅ (mm) |
A₇ (mm) |
取り付けボルト型式 | ベアリング型号 | Cr (kN) |
Cor (kN) |
標準ベアリング座型号 | 鋳鉄製シュラウド付きユニット型式 | 標準型質量 (kg) |
鋳鉄製シュラウド付き質量 (kg) |
|
| 90 | UKFS320+H2320X | 310 | 94 | 242 | 38 | 32 | 39 | 20 | 260 | 115 | 97 | 154 | 31 | M33 | UK320+H2320X | 173 | 140.4 | FS320 | CUKFS320C(CE)+H2320X | 26.79 | 33.9 | |
| 85 | UKFS319+H2319X | 290 | 94 | 228 | 35 | 30 | 24 | 20 | 250 | 111 | 90 | 149 | 30 | M30 | UK319+H2319X | 153 | 118.4 | FS319 | CUKFS319C(CE)+H2319X | 23.9 | 27.4 | |
| 80 | UKFS318+H2318X | 280 | 76 | 216 | 35 | 30 | 24 | 20 | 240 | 93.5 | 86 | 128 | 26 | M30 | UK318+H2318X | 143 | 107.2 | FS318 | CUKFS318C(CE)+H2318X | 20.03 | 25.9 | |
| 75 | UKFS317+H2317X | 260 | 74 | 204 | 31 | 27 | 24 | 20 | 220 | 92 | 82 | 126 | 26 | M27 | UK317+H2317X | 132 | 96.5 | FS317 | CUKFS317C(CE)+H2317X | 15.96 | 20.9 | |
| 70 | UKFS316+H2316X | 250 | 68 | 196 | 31 | 27 | 18 | 20 | 210 | 83.5 | 78 | 115 | 23 | M27 | UK316+H2316X | 123 | 86.4 | FS316 | CUKFS316C(CE)+H2316X | 14.22 | 18 | |
| 65 | UKFS315+H2315X | 236 | 66 | 184 | 25 | 25 | 21 | 18 | 200 | 81 | 73 | 114 | 25 | M22 | UK315+H2315X | 114 | 76.9 | FS315 | CUKFS315C(CE)+H2315X | 12.23 | 15.9 | |
| 60 | UKFS313+H2313X | 208 | 58 | 166 | 23 | 22 | 15 | 18 | 175 | 71 | 65 | 103 | 24 | M20 | UK313+H2313X | 92.5 | 59.7 | FS313 | CUKFS313C(CE)+H2313X | 8.16 | 10.6 | |
| 55 | UKFS312+H2312X | 195 | 56 | 150 | 23 | 22 | 19 | 14 | 160 | 69 | 62 | 98 | 23 | M20 | UK312+H2312X | 81.5 | 52 | FS312 | CUKFS312C(CE)+H2312X | 6.76 | 8.6 | |
| 50 | UKFS311+H2311X | 185 | 52 | 140 | 23 | 20 | 17 | 13 | 150 | 63.5 | 59 | 90 | 20 | M20 | UK311+H2311X | 71.5 | 44.8 | FS311 | CUKFS311C(CE)+H2311X | 5.52 | 8.3 | |
| 45 | UKFS310+H2310X | 175 | 48 | 132 | 23 | 19 | 16 | 12 | 140 | 60 | 55 | 85 | 19 | M20 | UK310+H2310X | 61.5 | 38.2 | FS310 | CUKFS310C(CE)+H2310X | 5.3 | 6.4 | |
| 40 | UKFS309+H2309X | 160 | 44 | 125 | 19 | 18 | 11 | 11 | 125 | 54.5 | 50 | 78 | 17 | M16 | UK309+H2309X | 51.5 | 29.5 | FS309 | CUKFS309C(CE)+H2309X | 4 | 4.9 | |
| 35 | UKFS308+H2308X | 150 | 40 | 112 | 19 | 17 | 13 | 10 | 115 | 50 | 46 | 73 | 17 | M16 | UK308+H2308X | 40.5 | 23.9 | FS308 | CUKFS308C(CE)+H2308X | 3.3 | 3.9 | |
| 30 | UKFS307+H2307X | 135 | 36 | 100 | 19 | 16 | 11 | 9 | 100 | 44.5 | 43 | 65 | 14 | M16 | UK307+H2307X | 33.5 | 19.2 | FS307 | CUKFS307C(CE)+H2307X | 2.4 | 2.9 | |
| 25 | UKFS306+H2306X | 125 | 32 | 95 | 16 | 15 | 10 | 8 | 90 | 40.5 | 38 | 60 | 13 | M14 | UK306+H2306X | 26.8 | 15 | FS306 | CUKFS306C(CE)+H2306X | 1.9 | 2.4 | |
| 20 | UKFS305+H2305X | 110 | 29 | 80 | 16 | 13 | 9 | 7 | 80 | 37 | 35 | 55 | 12 | M14 | UK305+H2305X | 21.3 | 10.9 | FS305 | CUKFS305C(CE)+H2305X | 1.4 | 1.8 | |
